YQ980010型(QY20010)过滤活塞式预防水击泄放阀
产品型号:YQ980010
产品口径:DN40-DN300
产品压力:1.6-2.5MPa
产品材质:灰铸铁、球墨铸铁、铸钢
YQ980010型(QY20010)过滤活塞式预防水击泄放阀详细介绍

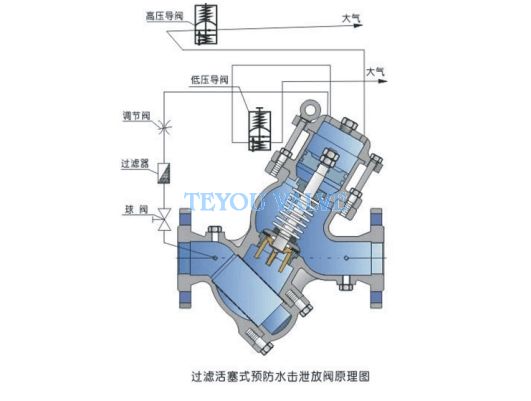

该多用阀由一个Y型宽阀腔带过滤器的主阀、一个三通式低压导阀各一个三通式高压导阀组成,当意外断电、水
泵关机、水泵启动等情况时,产生一个低压波动,这时低压导阀开启与大气相通,活塞上腔压力下降,主阀开启泄
水,并在回水高压到来时,保持找开状态,当管网压力增至工况压力时,低压导阀和主阀都缓慢关闭。
当管网压力超过安全值时,高压导阀立即开启与大气相通,主阀开时开启泄水降压,当压力恢复到正常状态后,
导阀和主阀逐步关闭。
该阀可广泛应用自来水公司泵房入空调、给排水和各类工矿企业的供水管网中,如同其它排放阀一样可安装在靠
近水泵的T型连接管上,事实上在任何压力管网中,引阀能防止超压或水锤对管网的破坏,起到对管网安全的保险作
用。
主要技术参数

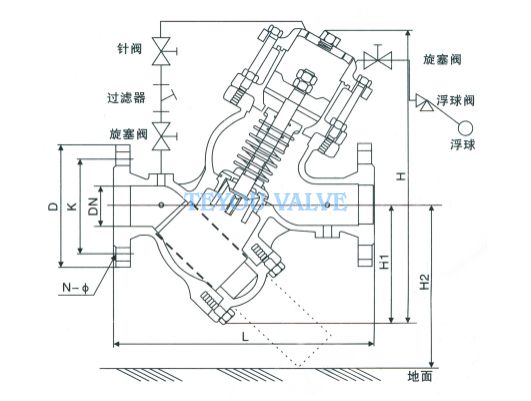

主要连接外型尺寸 单位:mm
DN
50
65
80
100
125
150
200
250
300
350
400
L
250
280
335
380
425
480
750
660
740
810
860
