YQ98011 - 16Q 型过滤活塞式流量阀
产品型号:YQ98011 - 16Q 型
产品口径:DN40-DN300
产品压力:1.6-2.5MPa
产品材质:灰铸铁、球墨铸铁、铸钢
YQ98011 - 16Q 型过滤活塞式流量阀详细介绍
YQ98011 - 16Q 型过滤活塞式流量阀是一种稳定后流量于设定值的自控阀门,这种稳定不受阀前供水系统流量
及压力变化的影响。然而当阀前流量小于设定值时,主阀全开,不会增加流量,由比托管传递压差信号给流导阀,
限流阀和针阀执行两路控制,来控制主阀活塞上腔的压力,通过限流导阀调节摞栓的调节. 使阀后流量达到设定值;
活塞下腔有节流孔与下游相通。可缓冲阀门的关闭,主阀两端压力差是阀门启 闭的驱动能源.主要用于空调、 给排
水、消防和各类工矿企业等供水管网口需要过滤而且对流量实现控制的场所和工矿。
主要技术参数

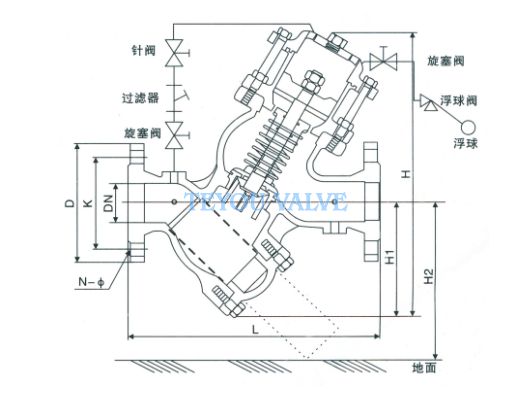

主要连接外型尺寸 单位:mm
DN
50
65
80
100
125
150
200
250
300
350
400
L
250
280
335
380
425
480
750
660
740
810
860
