ZPG-L型反冲洗排污过滤器
产品型号:ZPG-L型
产品口径:DN100-DN600
产品压力:1.0-2.5MPA
产品材质:灰铸铁、球墨铸铁、铸钢
ZPG-L型反冲洗排污过滤器详细介绍
ZPG-L型反冲洗排污过滤器是一个能使用低质水进行冷却的过滤器,同时也可用于其它需要过滤的工艺过程,
它具有冲洗排除杂志功能,一般安装在换热器及其它执行结构的前面,定期冲洗排除杂质。在正常情况下,转向阀
开启,水流经过滤器筒过滤后,由出口排出,当排污阀门开启后,通过滤器液体总流量增加,流速增大,冲动了粘
在过滤器管壁上的杂质,杂质由排污口排出,当转向阀关闭,排污阀开启时,水流被迫从过滤筒饿进口段网孔进入
过滤筒外侧,大部分从出口流出,一部分又从过滤器外部经杂质收集段网孔进入过滤筒内部,对过滤筒产生了反冲
洗,达到从过滤铜外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。
主要技术参数
主要零部件 材料 |
零件名称 | 阀体、阀盖 | 过滤网 | ||
材质 | 不锈钢 | 铸铁、铸钢、不锈钢 |

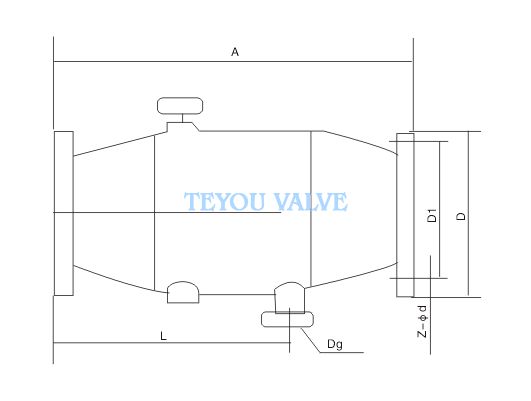

单位:mm
主要连接 |
DN |
100 | 125 | 160 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
D | 220 | 250 | 285 | 340 | 395 | 445 | 500 | 565 | 615 | 670 | 790 | |
L | 365 | 440 | 520 | 670 | 830 | 1000 | 1180 | 1350 | 1500 | 1680 | 2000 |
