300X 缓闭式止回阀
产品型号:300X
产品口径:20~600mm
产品压力:1.0~2.5Mpa
产品材质:灰铸铁、球墨铸铁、铸钢
300X 缓闭式止回阀详细介绍

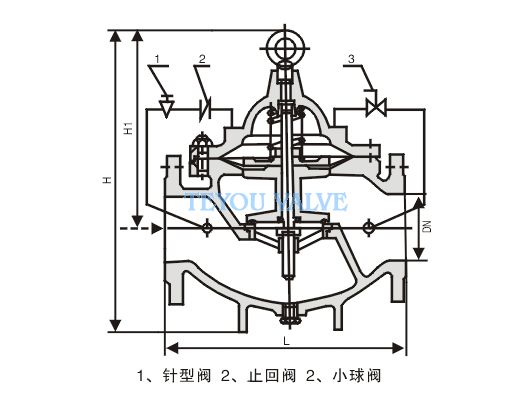

300X型缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制阀接管系统。利用水力自动操作,可使主阀得到最佳的开启和关闭速度。防止水锤水击的产生,以达到缓闭消声的效果。当阀门从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀本产品利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

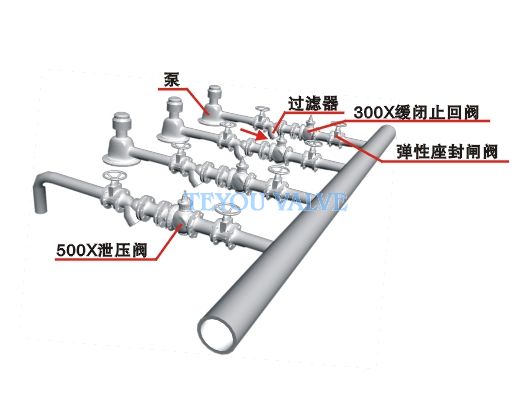

典型安装示意图
单位:mm | |||||||
主要连接 外型尺寸 |
公称通径 DN(mm) |
尺寸(mm) | |||||
L | A1 | A | H1 | H | F | ||
20 | 150 | 200 | 282 | 106 | 172 | 116 | |
25 | 160 | 200 | 282 | 106 | 172 | 116 | |
32 | 180 | 200 | 282 | 106 | 172 | 116 | |
40 | 200 | 210 | 320 | 137 | 225 | 168 | |
50 | 203 | 210 | 320 | 137 | 225 | 168 | |
65 | 215 | 215 | 330 | 145 | 270 | 180 | |
80 | 241 | 220 | 330 | 178 | 289 | 210 | |
100 | 270 | 230 | 410 | 232 | 375 | 284 | |
125 | 300 | 245 | 420 | 286 | 420 | 310 | |
150 | 330 | 260 | 420 | 318 | 450 | 370 | |
200 | 400 | 280 | 430 | 413 | 722 | 463 | |
250 | 480 | 300 | 450 | 502 | 769 | 525 | |
300 | 550 | 320 | 460 | 600 | 906 | 625 | |
350 | 622 | 340 | 470 | 628 | 1480 | 705 | |
400 | 685 | 360 | 480 | 677 | 1027 | 778 | |
450 | 750 | 360 | 480 | 677 | 1027 | 778 | |
500 | 811 | 410 | 780 | 750 | 1110 | 690 | |
600 | 935 | 456 | 888 | 850 | 1286 | 785 |
