400X 流量控制阀
产品型号:400X 单位:mm
产品口径:20~450mm
产品压力:1.0~2.5Mpa
产品材质:灰铸铁、球墨铸铁、铸钢
400X 流量控制阀详细介绍
400X流量控制阀,是一种采用高精度先导式方式控制流量多功能阀门。适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当减压,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械的减少能量在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量,避免损失。控制灵敏度高,安全可靠,调试简便,使用寿命长。广泛适用于工业给水、高层建筑由水泵直接给水系统中。

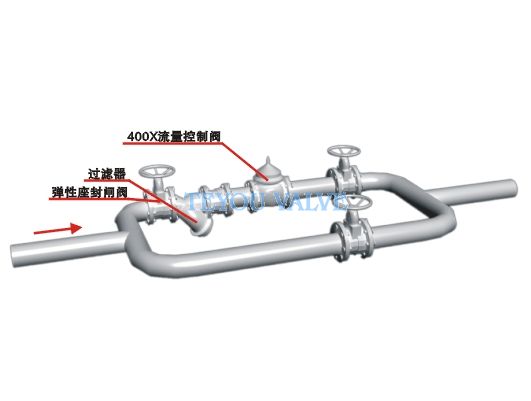

典型安装示意图

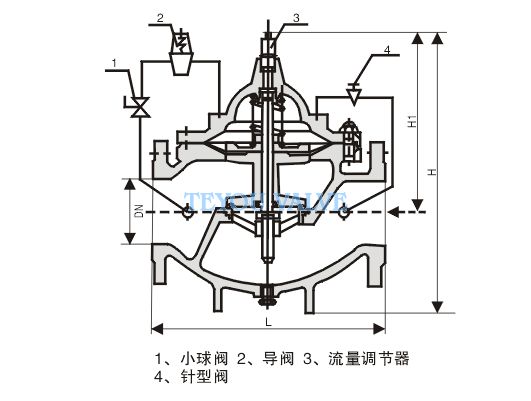

主要连接
外型尺寸公称通径
DN(mm)尺寸(mm)
L
F1
F
H1
H
20
150
136
292
247
342
25
160
136
292
247
342
32
180
136
292
247
342
40
200
155
330
278
395
50
203
155
330
278
395
65
215
165
350
298
405
80
241
175
365
313
430
100
270
195
410
350
510
125
300
220
455
365
560
150
330
230
475
420
585
200
400
255
530
450
675
250
480
300
623
470
730
300
550
340
700
490
760
350
622
415
840
526
840
400
685
430
880
570
910
450
750
430
880
570
910
