900X 紧急关闭阀
产品型号:900X 单位:mm
产品口径:20~600mm
产品压力:1.0~1.6MPa
产品材质:灰铸铁、球墨铸铁、铸钢
900X 紧急关闭阀详细介绍
900X紧急关闭阀是由主阀、针阀、导阀、压力表以及接管等其他管件组成。是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。当火灾发生时,消防急需大量用水就,900X紧急关闭阀立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,阀门自动打开,呈常开状态,恢复生活供水。其工作原理是,当主阀进口压力低于导阀设定的压力时,导阀此时处于开通状态,主阀上盖腔内压力与主阀出口压力相等,进口与出口存在压差,水流经阀口由出口流出。当消防泵启动,或变频泵压力升高,超过导阀设定压力时,由主阀进口通向导阀控制管压力升高,作用在弹簧上的压力增大,向下压紧,带动阀芯下移,使导阀关闭,此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔,因阀瓣受到的向下的压力大于向上的推力,主阀关闭。值得注意的是,进口压力小于设定压力该阀一直处于开启状态,进口压力大于设定压力,该阀处于关闭状态。该阀使系统无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。该阀门控制灵敏度高,安全可靠,调试可简单,使用寿命长,用于生活小区中消防用水与生活用水并联的供水系统。

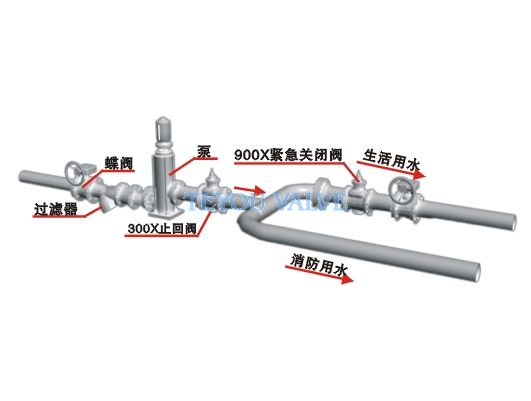

典型安装示意图

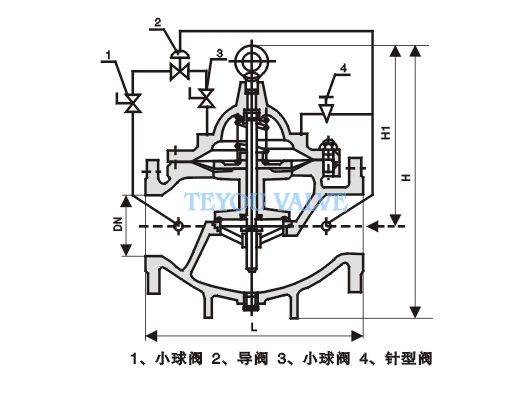

主要连接
外型尺寸公称通径
DN(mm)尺寸(mm)
L
F
H1
H
20
150
292
269
342
25
160
292
269
342
32
180
292
269
342
40
200
330
300
395
50
203
330
300
395
65
215
350
288
395
80
241
365
310
420
100
270
410
340
500
125
300
455
380
540
150
330
475
410
575
200
400
530
440
665
250
480
523
460
720
300
550
700
480
750
350
622
840
516
830
400
685
880
560
900
450
750
880
560
900
500
811
780
750
1110
600
935
888
850
1286
