F43X-10双封自净式防逆水封阀
产品型号:F43X-10
产品口径:80~1400mm
产品压力:1 .0~1.6MPa
产品材质:灰铸铁、球墨铸铁、铸钢
F43X-10双封自净式防逆水封阀详细介绍
F43X-10双封自净式防逆水封阀主要应用于清蓄水池溢流管道上,平时因阀内有水封可阻止下水道臭气进入清水池,因大雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒流清水池,是良好的供水卫生保护装置。本阀结构简单,溢流顺畅无阻,具有双重水封作用,阻隔臭气及污水倒灌,性能可靠,效果良好,且污水倒灌时所带杂物水影响密封性能。
主要零部件 材料 |
零件名称 | 阀体、阀盖 | 过滤网 | ||
材质 | 灰铸铁、球墨铸铁、不锈钢 | 不锈钢 |

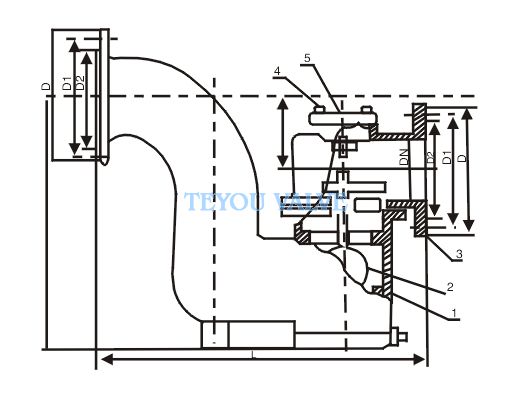

单位:mm
主 |
DN |
D | D1 | D2 | L | H | HO |
80 | 200 | 160 | 135 | 500 | 380 | 85 | |
100 | 220 | 180 | 155 | 560 | 420 | 85 | |
150 | 285 | 240 | 210 | 690 | 510 | 85 | |
200 | 340 | 295 | 265 | 825 | 600 | 95 | |
250 | 395 | 350 | 320 | 945 | 700 | 95 | |
300 | 445 | 400 | 368 | 1065 | 795 | 95 | |
400 | 565 | 515 | 480 | 1308 | 930 | 100 | |
500 | 670 | 620 | 582 | 1531 | 1080 | 100 | |
600 | 780 | 725 | 682 | 1770 | 1250 | 100 | |
700 | 895 | 840 | 794 | 2013 | 1440 | 120 | |
800 | 1015 | 950 | 901 | 2246 | 1610 | 120 | |
900 | 1115 | 1050 | 1010 | 2450 | 1810 | 120 | |
1000 | 1230 | 1160 | 1110 | 2695 | 1940 | 120 | |
1200 | 1455 | 1380 | 1320 | 2700 | 1780 | 140 | |
1400 | 1675 | 1590 | 1530 | 3100 | 2080 | 140 |
