H142X液压水位控制阀
产品型号:H142X
产品口径:40~350mm
产品压力:0.05~1MPa
产品材质:灰铸铁、球墨铸铁、铸钢
H142X液压水位控制阀详细介绍
H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀,当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位升到预设高度时,浮球阀关闭,活塞上腔压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。

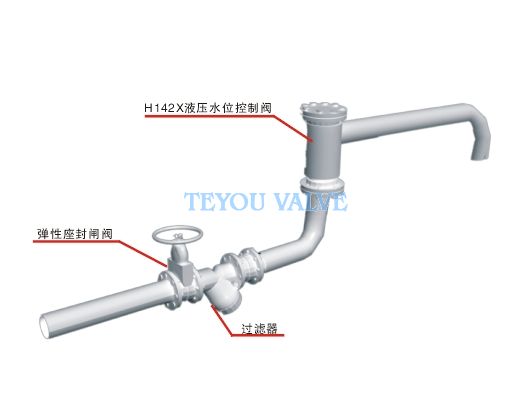

典型安装示意图

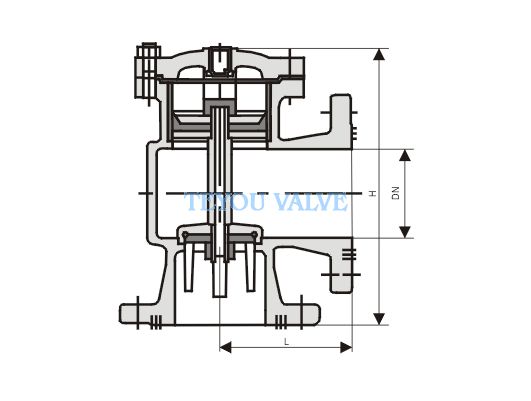

单位:mm | |||
主要连接 外型尺寸 |
DN | 40 | 50 |
H | 249 | 249 |
