106X电动遥控浮球阀
产品型号:106X
产品口径:20~600mm
产品压力:1.0~1.6MPa
产品材质:灰铸铁、球墨铸铁、铸钢
106X电动遥控浮球阀详细介绍
106X电动遥控浮球阀是在100X遥控浮球阀的基础上安装了常开(常闭)型电磁阀电控装置,使该阀具有双保险
作用。即使停电或电浮球失灵,也能控制水位,绝不会让水位超过规定的位置,电动浮球阀可以设置启闭水位,解决
主阀频繁启闭。该阀广泛用于高层建筑、城市生活用水、消防、工矿企业的水池,水塔的进水管道中。

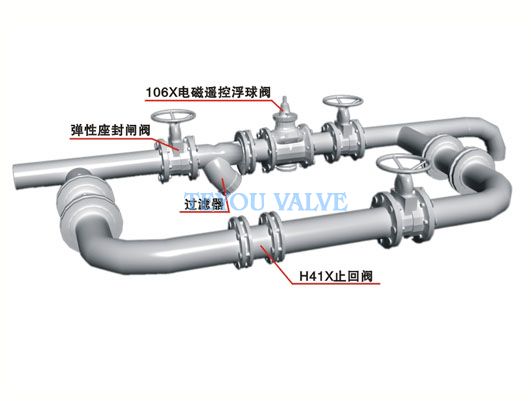

典型安装示意图

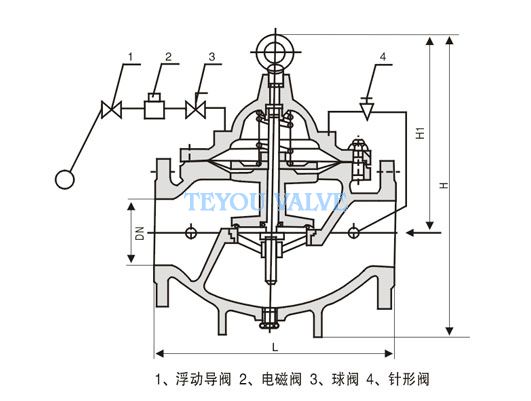

单位:mm | ||||||||||||||||
主要连接 外型尺寸 |
DN | 20 | 25 | 32 | 40 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 460 | 180 | 300 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 | |
H | 179 | 179 | 179 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 | |
H1 | 212 | 212 | 212 | 265 | 310 | 350 | 460 | 520 | 570 | 840 | 890 | 1030 | 1090 | 1150 | 1150 |
