100D定水位阀
产品型号:100D
产品口径:20~600mm
产品压力:1.0~1.6MPa
产品材质:灰铸铁、球墨铸铁、铸钢
100D定水位阀详细介绍
100D定水位阀门是由主阀、浮球导阀、浮球等组成。此阀由浮球控制,在阀门关闭时自动控制水泵停机;水位
降低后重新启动水泵,自动打开该阀,有效防止停水泵水锤的产生,避免管道产生过高压力。适用于工矿、企业、高
层建筑中的水箱、水池、水塔的自动供水系统。此阀浮球动作迅速,液位控制准确度高,灵活耐用,水位不受水压干
扰且关闭紧密不漏水。

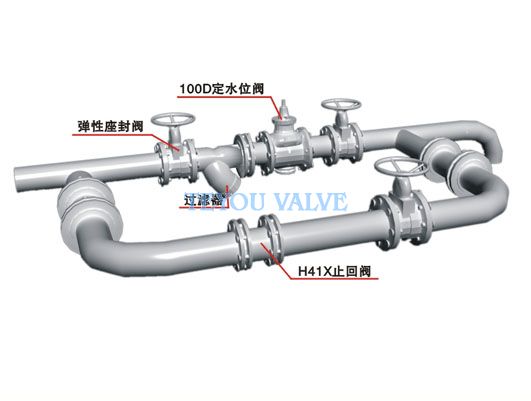

典型安装示意图

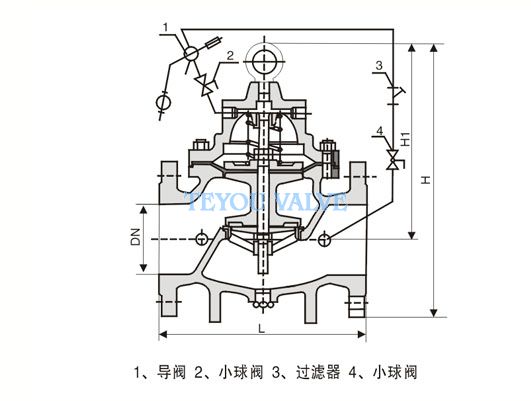

单位:mm |
|||||||
主要连接 外型尺寸 |
公称通径 DN(mm) |
尺寸(mm) | |||||
L | A1 | A | H1 | H | F | ||
20 | 150 | 212 | 179 | 200 | 58 | 116 | |
25 | 160 | 212 | 179 | 200 | 58 | 116 | |
32 | 180 | 212 | 179 | 200 | 58 | 116 | |
40 | 200 | 265 | 210 | 225 | 85 | 170 | |
50 | 203 | 265 | 210 | 225 | 85 | 170 | |
65 | 213 | 310 | 215 | 230 | 90 | 180 | |
80 | 241 | 350 | 245 | 245 | 105 | 210 | |
100 | 272 | 460 | 305 | 285 | 138 | 275 | |
125 | 300 | 520 | 365 | 295 | 455 | 310 | |
150 | 333 | 570 | 415 | 318 | 178 | 355 | |
200 | 400 | 595 | 510 | 370 | 230 | 460 | |
250 | 480 | 780 | 560 | 390 | 250 | 500 | |
300 | 550 | 905 | 658 | 430 | 290 | 580 | |
350 | 620 | 1025 | 696 | 460 | 320 | 640 | |
400 | 685 | 1080 | 735 | 496 | 356 | 715 | |
450 | 750 | 1030 | 610 | 530 |
390 |
780 | |
500 | 810 | 1135 | 665 | 555 | 415 | 830 | |
600 | 935 | 1270 | 725 | 600 | 460 | 920 |
