100X遥控浮球阀
产品型号:100X遥控浮球阀
产品口径:20~600mm
产品压力:1.0~2.5Mpa
产品材质:灰铸铁、球墨铸铁、铸钢
100X遥控浮球阀详细介绍
遥控浮球阀(100X),是控制水池液位的水力控制阀。利用管道上游的水压推动阀瓣上升,开启阀门,向水池
供水;当水池液面到达所需高度时,浮球在浮力的作用下上升,从而关闭阀门,截断管道向水池的排放。当水池排
放掉水时,浮球下落,开通上腔的流通,此时,上游的压力又使阀瓣上升,开启阀门,使管道继续向水池供水。此
阀,浮球动作迅速,液位控制准确度高,灵活耐用,水位不受水压干扰且关闭紧密不漏水。

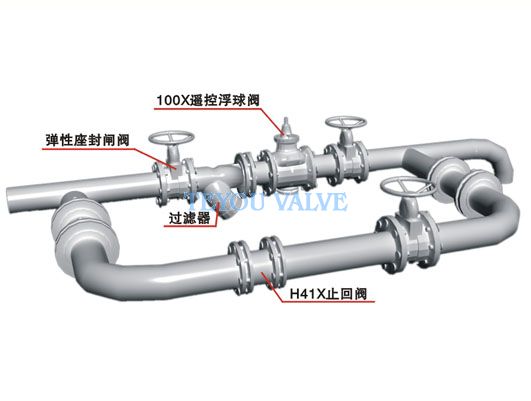

典型安装示意图

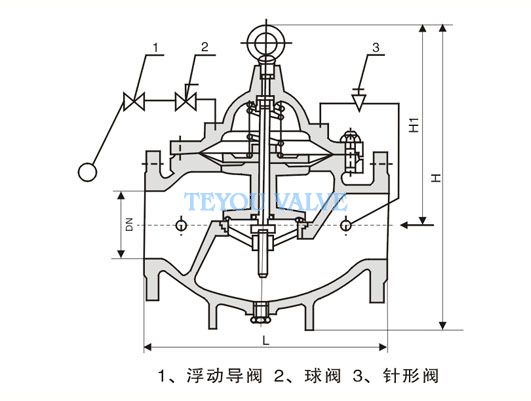

单位:mm | |||||||
主要连接 外型尺寸 |
公称通径 DN(mm) |
尺寸(mm) | |||||
L | A1 | A | H1 | H | F | ||
20 | 150 | 130 | 325 | 179 | 212 | 116 | |
25 | 160 | 130 | 325 | 179 | 212 | 116 | |
32 | 180 | 130 | 325 | 179 | 212 | 116 | |
40 | 200 | 140 | 335 | 210 | 265 | 168 | |
50 | 203 | 140 | 335 | 210 | 265 | 168 | |
65 | 215 | 140 | 335 | 215 | 310 | 180 | |
80 | 241 | 145 | 345 | 245 | 350 | 210 | |
100 | 270 | 155 | 365 | 305 | 460 | 284 | |
125 | 300 | 165 | 385 | 365 | 520 | 310 | |
150 | 330 | 180 | 410 | 415 | 570 | 370 | |
200 | 400 | 205 | 465 | 510 | 840 | 463 | |
250 | 480 | 225 | 505 | 560 | 890 | 525 | |
300 | 550 | 245 | 545 | 658 | 1030 | 625 | |
350 | 622 | 275 | 595 | 696 | 1090 | 705 | |
400 | 685 | 285 | 625 | 735 | 1150 | 778 | |
450 | 750 | 285 | 625 | 735 | 1150 | 778 | |
500 | 811 | 410 | 780 | 750 | 1110 | 690 | |
600 | 935 | 456 | 888 | 850 | 1286 | 785 |
