隔膜式可调减压稳压阀

产品详情

隔膜式可调减压稳压阀

产品说明

产品型号：隔膜式可调减压稳压阀
产品口径：50~1000mm
产品压力：1.0MPa～2.5MPa
产品材质：灰铸铁、球墨铸铁、铸钢

隔膜式可调减压稳压阀详细介绍
隔膜式可调减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门，该阀门依靠本身能量使出口压力保持稳定在设定值，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大，直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作灵敏，使用寿命长。

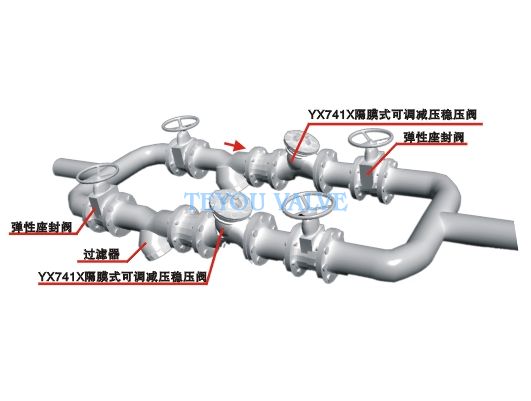

典型安装示意图

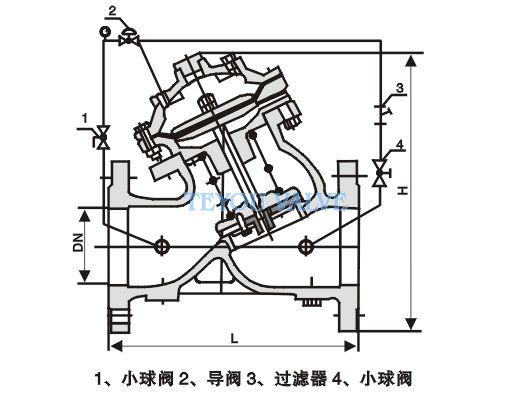

单位：mm
主要连接外型尺寸	DL	L	H	D			D1			n-d
	DL	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
	50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
	65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
	80	248	364	200	200	200	160	160	160	8-18	8-18	8-18
	100	283	418	220	220	235	180	180	190	8-18	8-18	8-22
	125	330	481	250	250	270	210	210	220	8-22	8-22	8-22
	150	356	543	285	285	300	240	240	250	8-22	8-22	8-26
	200	444	673	340	340	360	295	295	310	12-22	12-22	8-26
	250	533	792	395	405	425	350	355	370	12-22	12-26	12-30
	300	600	927	445	460	485	400	410	430	16-22	12-26	16-30
	350	622	957	505	520	555	460	470	490	16-26	12-26	16-33
	400	698	1188	565	580	620	515	525	550	20-26	16-30	16-36
	450	775	1218	615	640	670	565	585	600	20-26	20-30	20-36
	500	811	1256	670	715	730	620	650	660	20-30	20-33	20-36
	600	900	1600	780	840		725	770		24-30	20-36
	700	980	1750	895	910		840	840		24-30	20-36
	800	1120	1900	1015	1025		950	950		24-33	24-36
	900	1120	2100	1115			1050			28-33	24-39
	1000	1320	2400	1230			1160			28-36
