JD745X多功能水泵控制阀

产品详情

JD745X多功能水泵控制阀

产品说明

产品型号：JD745X
产品口径：50~1000
产品压力：1.0～2.5Mpa
产品材质：灰铸铁、球墨铸铁、铸钢

JD745X多功能水泵控制阀详细介绍
JD745X多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处，防止介质倒流水锤及水击现象的智能型阀门，该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高用于生活小区中消防用水与生活用水并联的供水系统的安全可靠性。双腔室结构可使用阀门在停系后迅速关闭90%（防止回流就介质导致水泵反转），在缓慢关闭其余10%（消除破坏水锤）活塞式阀门性能可靠、强度高、动作平稳，适用于开泵水锤和停泵水锤的场合，只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流程大、压力损失小。

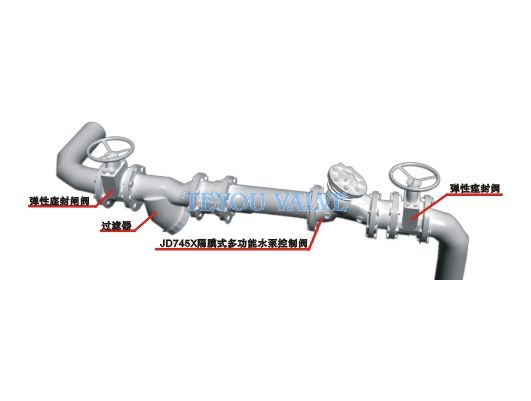

典型安装示意图

单位：mm

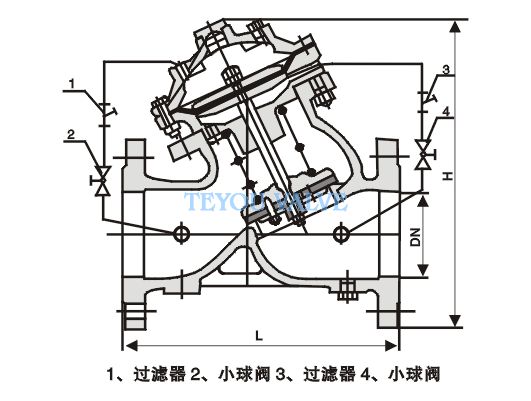

主要连接外型尺寸	DL	L	H	D			D1			n-d
	DL	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
	50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
	65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
	80	248	364	200	200	200	160	160	160	8-18	8-18	8-18
	100	283	418	220	220	235	180	180	190	8-18	8-18	8-22
	125	330	481	250	250	270	210	210	220	8-22	8-22	8-22
	150	356	543	285	285	300	240	240	250	8-22	8-22	8-26
	200	444	673	340	340	360	295	295	310	12-22	12-22	8-26
	250	533	792	395	405	425	350	355	370	12-22	12-26	12-30
	300	600	927	445	460	485	400	410	430	16-22	12-26	16-30
	350	622	957	505	520	555	460	470	490	16-26	12-26	16-33
	400	698	1188	565	580	620	515	525	550	20-26	16-30	16-36
	450	775	1218	615	640	670	565	585	600	20-26	20-30	20-36
	500	811	1256	670	715	730	620	650	660	20-30	20-33	20-36
	600	900	1600	780	840		725	770		24-30	20-36
	700	980	1750	895	910		840	840		24-30	20-36
	800	1120	1900	1015	1025		950	950		24-33	24-36
	900	1120	2100	1115			1050			28-33	24-39
	1000	1320	2400	1230			1160			28-36
