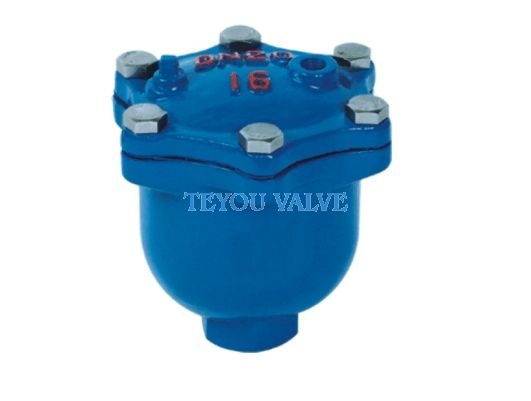

ARVX微量排气阀
产品型号:ARVX
产品口径:10~25mm
产品压力:1.0~1.6MPa
产品材质:灰铸铁、球墨铸铁、铸钢
ARVX微量排气阀详细介绍
ARVX微量排气阀用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工
作。如不装此阀,管道随时出现气阻,使管道出现水容量达不到设计要求,其次管道在运转时出现停电、停泵管道

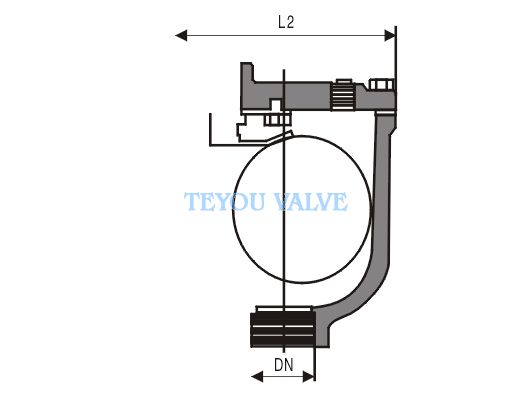

及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。作用原理:当
水进入管路时,塞头停在定位下部,进行大量排气,当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止
排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺
水下降气体从小孔排出,如出现停电、停泵,管道内水流空时会出现负压,浮球顺水下降,打开小孔进行大量进气
确保管道安全。
主要零部件材料
名称 阀盖、阀体 浮球 杠杆、杠杆架 塞头
材质 球墨铸铁 304不锈钢 304不锈钢 合成橡胶BUNA-NVITOL
AVAX自动排气阀 全铜
主要技术参数
单位:mm
主要连接
外型尺寸产品型号
公称通径
D
H
M
AVAX-0010
10
47
113
3/8"
AVAX-0015
15
47
113
1/2"
AVAX-0020
20
47
113
3/4"
AVAX-0025
25
47
113
1"
