CARX复合式排气阀
产品型号:CARX
产品口径:DN25~32mm,DN50~200mm
产品压力:1.0MPa
产品材质:灰铸铁、球墨铸铁、铸钢
CARX复合式排气阀详细介绍
CARX复合式排气阀本阀阀体为圆桶状,阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线
中,用来排除集积在管中的空气,以提高管线及不泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以
防止管线因负压而损坏。复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工
作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出
现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破
裂。其工作原理是:当管内开始注水时,阀瓣处在开启的位置,进行大量排气,当空气排完时,阀内充满水,浮球上升
并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当的程度,阀内水位下降,此时空气
由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。介质温
度:0-80℃。
主要零部件材料
零件名称 阀体 阀盖 浮球 杠杆架 杠杆 塞头
材料 球墨、铸铁 球墨、铸铁 不锈钢 不锈钢 铝青钢 铝青钢

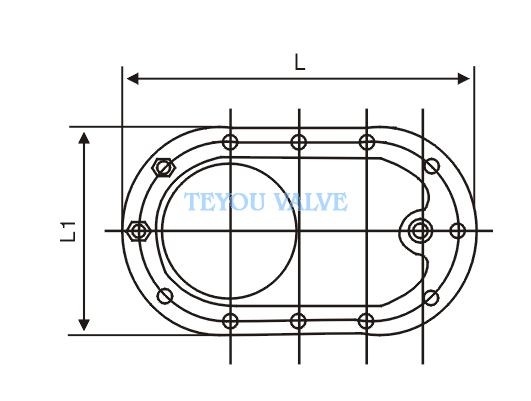

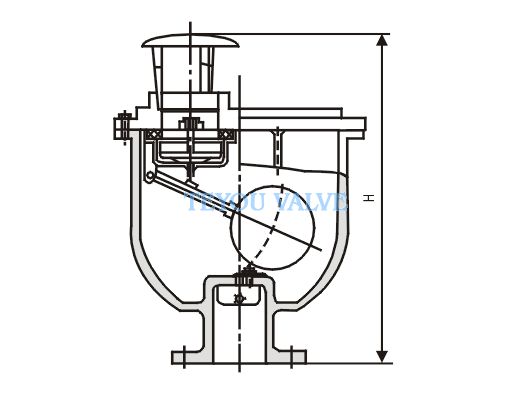

主要技术参数
单位:mm
主要连接
外型尺寸公称通径DN(mm)
尺寸(mm)
L
L1
H
Z
D
25
280
176
330
-
-
32
280
176
330
-
-
50
360
208
475
4
17.5
65
360
208
475
4
17.5
80
400
244
552
8
17.5
100
465
275
623
8
17.5
150
537
332
686
8
22
200
537
332
686
8/12
22
