ZYA-9000 活塞式水锤吸纳器
产品型号:ZYA-9000
产品口径:15-350mm
产品压力:1.6~2.5mpa
产品材质:灰铸铁、球墨铸铁、铸钢
ZYA-9000 活塞式水锤吸纳器详细介绍
ZYA-9000型活塞气囊式水锤吸纳器的内部有一密闭的容气腔,下端为一活塞。当冲击波传入水锤吸纳器时,水击波作用于活塞上,活塞将往容气腔方向运动,活塞在一定压力的气体和不规则水击波双重作用下做上下运动,形成一个动态的平衡,这样就地消除了不规则的水击波震荡。
主要技术参数
公称压力:PN1.6~2.5MPa
公称通径:50-300
容气腔压力(占管道压力百分数)50-70%
适用介质:无杂物的清水、污水
适用温度:0-80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API 598

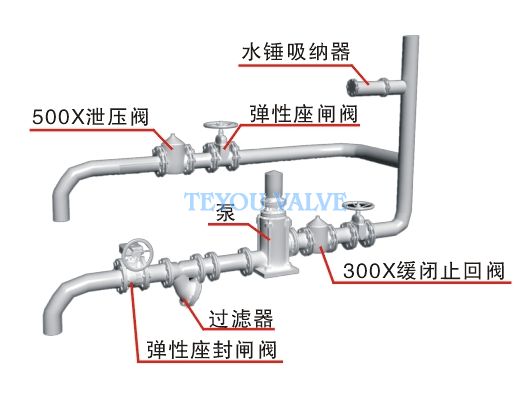

典型安装示意
主要零部
件材料零件名称
阀体
阀瓣
弹簧
阀座
材质
铸铁、球铁、铸钢
铸铜、不锈钢
不锈钢
铜、不锈钢
单位:mm
主要连接
外型尺寸DN
管径
1/211
3/411
111
11/411
11/211
211
21/211
mm
15
20
25
32
40
50
65
L
1.6MPa
200
300
320
340
350
365
465
2.5MPa
220
320
340
355
380
385
485
DN
管径
311
411
511
611
811
1011
1211
mm
80
100
125
150
200
250
300
L
1.6MPa
510
575
600
645
730
820
920
2.5MPa
520
585
600
645
755
855
955
