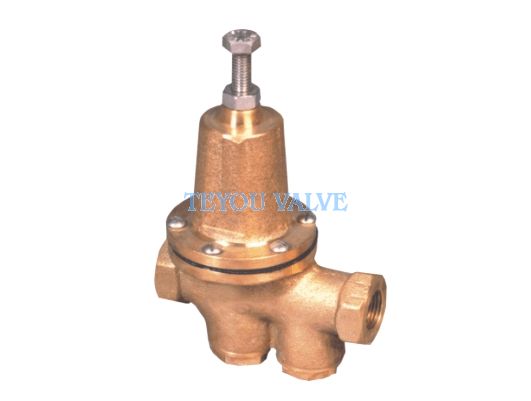

200P型减压阀
产品型号:200P型
产品口径:15-50mm
产品压力:1.0-1.6MPa
产品材质:灰铸铁、球墨铸铁、铸钢
200P型减压阀详细介绍
本厂生产的200P 型减压阀为内螺纹连接,由阀体、阀盖、压缩弹簧、阀杆及膜片等组成,采用阀后压力直接传
递作用与膜片下方并与膜片上方压力保持最佳平衡状态的结构。具有动作灵敏、快捷、性能可靠、且附有过滤网,便
于整体安装,避免杂物堵塞,使其更加安全可靠。可水平或垂直安装于给水、消防系统及其他清水系统中。在一定流
量范围内可控制该阀出口压力为相对固定值。膜片的设计采用了特殊的形状,旨在保证下游用水压力波动时减压的准
确性。同时它能抗击压力瞬间的变化,耐老化,延长了减压阀的使用寿命。
主要技术参数
主要技术参数 | 型号 | 公称压力 | 阀体试验压力 | 阀座试验压力 | 最高流速 | 减压范围 |
200P-10T | PN(MPa) | (MPa) | (MPa) | (M/S) | ||
200P-16T | 1.0 | 1.5 | 1.1 | 6 | ≤0.7MPa | |
1.6 | 2.4 | 1.76 | ||||
主要零部件 | 零件名称 | 阀体、阀瓣 | 滤网、螺母、垫片、弹簧压盖 | 弹簧 | O型圈 | |
材料 | 材料 | 铝青铜 | 不锈钢 | 60SiMnn | 丁腈橡胶 | |
单位mm | ||||||
主要连接 外型尺寸 |
公称通径DN(mm)VB | 尺寸(mm) | ||||
L | H | H1 | ||||
15 | 112 | 170 | 130 | |||
20 | 112 | 183 | 130 | |||
25 | 135 | 189 | 143 | |||
32 | 165 | 242 | 195 | |||
40 | 192 | 273 | 222 | |||
50 | 231 | 307 | 252 |
