800X 压差旁通平衡阀
产品型号:800X
产品口径:50~600mm
产品压力:1.0~2.5Mpa
产品材质:灰铸铁、球墨铸铁、铸钢
800X 压差旁通平衡阀详细介绍
800X压差旁通平衡阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。其工作原理是,当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制,不需要其它装置和能源,保养简便,广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

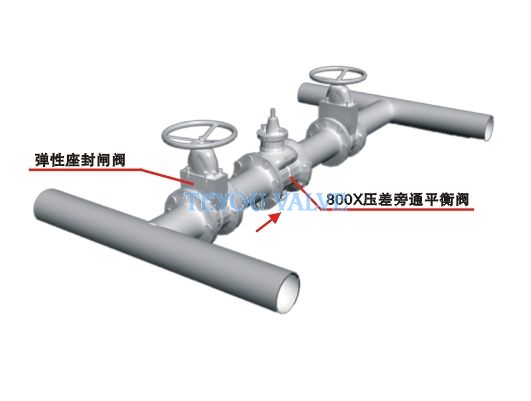

典型安装示意图

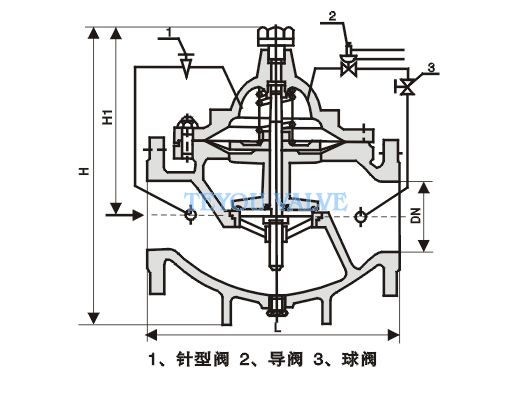

单位:mm
主要连接
外型尺寸公称通径
DN(mm)D1
D2
N-φD
L
H
1.0MPa
1.6MPa
1.0MPa
1.6MPa
1.0MPa
1.6MPa
DN50
165
125
4-19
203
160
DN65
185
145
4-19
215
180
DN80
200
160
8-19
241
200
DN100
220
180
8-19
270
270
DN125
250
210
8-19
292
310
DN150
285
240
8-23
330
320
DN200
340
295
8-23 12-23
400
370
DN250
405
350 355
12-23 12-28
480
430
DN300
460
400 410
12-23 12-28
550
480
DN350
520
460 470
16-28 16-28
622
525
DN400
580
515 525
16-28 16-31
685
580
DN450
640
565 585
20-28 20-31
750
635
DN500
715
620 650
20-28 20-34
811
690
DN600
810 840
725 770
20-31 20-37
935
830
