JM742X隔膜式池底排泥阀
产品型号:JM742X
产品口径:100-400mm
产品压力:1.0MPa
产品材质:灰铸铁、球墨铸铁、铸钢
JM742X隔膜式池底排泥阀详细介绍

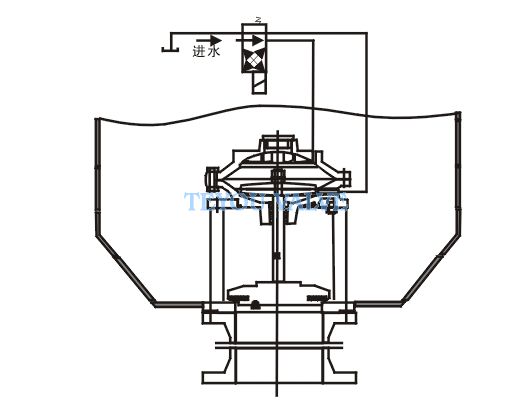

JM742X隔膜式池底排泥阀是由主阀、二位四通换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位,主
阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放;当二位四通
处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用
以排除池底的泥沙污物。其由换向阀控制启闭动作,反应迅速,关闭准确。
主要技术参数

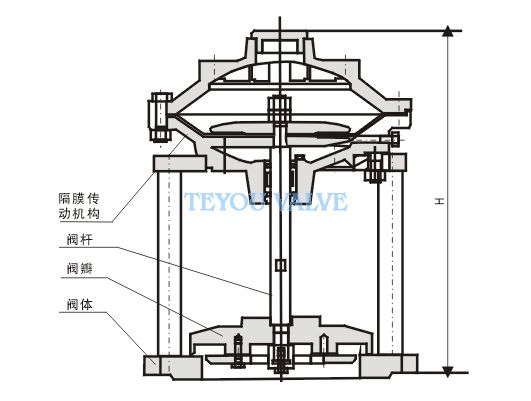

主要零部件
零件名称
阀体、阀盖
膜片压板、阀盘
阀杆
膜片
材料
材料
铸铁、球铁、碳铁
球铁、青铜
不锈钢
尼龙强化橡胶
单位mm
主要连接
外型尺寸DN
100
150
200
250
300
350
400
H
260
375
250
525
585
600
680
