JM744X 液压、气动JM644X 膜片式快开排泥阀
产品型号:JM744X 液压、气动JM644X
产品口径:80~400mm
产品压力:0.6MPa、1.0MPa
产品材质:灰铸铁、球墨铸铁、铸钢
JM744X 液压、气动JM644X 膜片式快开排泥阀详细介绍
JM744X 液压、气动JM644X 膜片式快开排泥阀采用双腔隔膜传动机构替代活塞式结构,无运动磨损,寿命长。
膜片内部采用折叠形复合材料,大大提高了膜片的伸长率,延长了膜片的使用寿命,在阀门启闭过程中,不容易被拉
断,而且能承受更高的压力。采用电动二位四通换向阀或手动二位四通或向阀集中控制,操作方便,阀门启闭灵活。

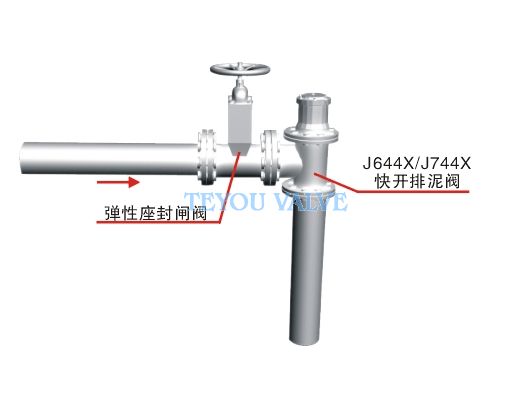

此阀主要安装在沉淀池的底部壁外,用以排除池底的泥沙污物。
主要技术参数
主要零部件
零件名称
阀体、阀盖
膜片压板、阀盘
阀杆
膜片
材料
材料
铸铁、球铁、碳铁
球铁、青铜
不锈钢
尼龙强化橡胶
单位mm
主要连接

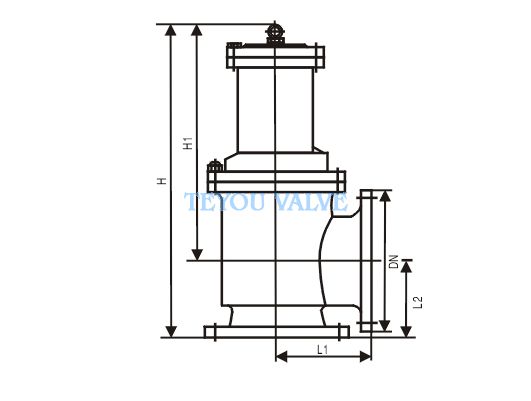

外型尺寸
公称通径DN
(mm)L
L1
H
100
160
120
370
150
190
150
440
200
225
190
530
250
260
220
615
300
280
260
785
350
315
300
880
400
340
340
970
