硬密封蝶阀

产品详情

硬密封蝶阀

硬密封蝶阀

产品说明

产品型号:D343H-16 D343H-16P D343H-16R
产品口径:DN50-DN1200
产品压力:1.6MPa
产品材质:WCB CF8/304 CF3M/316L

硬密封蝶阀详细介绍
◆产品用途
硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用
◆产品特点
1、硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用
◆执行标准
设计规范:GB/T 12238
结构长度:GB/T 12221
法兰连接:GB/T 9113
试验与检验:GB/T 13927
产品标识:GB/T 12220
◆性能参数

型号 D343H-16 D343H-16P D343H-16R
工作压力(MPa) 1.6
适用温度(℃) ≤425 ≤200
适用介质 水、油或非腐蚀性介质 硝酸类介质 醋酸类介质
材料 阀体、蝶板 WCB CF8/304 CF3M/316L
阀杆 2Cr13 304 316L
阀体密封面 堆焊 507
蝶板密封面 304+柔性石墨 304+PTFE 304+PTFE
填料 柔性石墨 PTFE PTFE

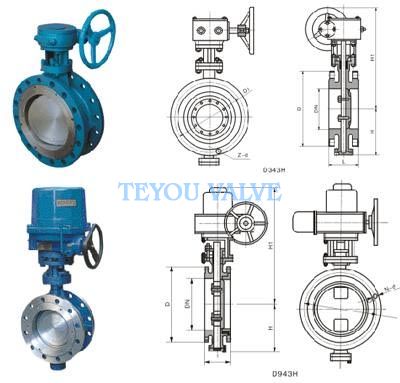

    ◆结构图片
