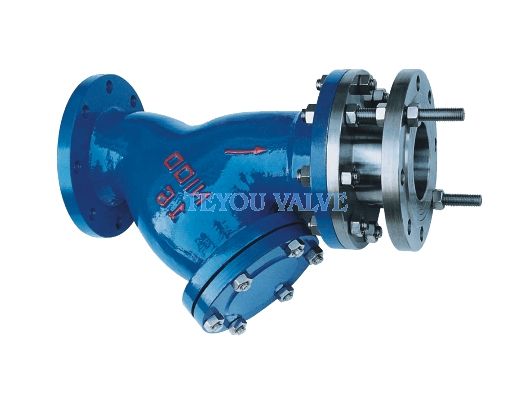

Y型过滤器
产品型号:Y型
产品口径:65-500mm
产品压力:1.0-4.0MPa
产品材质:灰铸铁、球墨铸铁、铸钢、不锈钢
Y型过滤器详细介绍
Y型过滤器是管道介质输送的一种装置,一般都安装在其他设备的进口端,用来消除介质中的杂质,以保护阀门及设备的清洁而使阀门和设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。
使用介质可为水、油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部见全部采用不锈钢,坚固耐用。当需要清晰时,只要将可拆卸的滤筒取出去除滤出的杂质后重新装入即可使用维护极为方便。该过滤器体形小滤眼细阻力小效果高安装检修方便成本低并排污时间短对一般小型号者只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。
主要技术参数
主要技术参数 | 主要零部件材料 | |||||||
型号 | PN<Mpa> | 壳体实验压力<Mpa> | 工作压力<Mpa> | 零件名称 | 管体 | 滤网 | 伸缩拉杆 | O形圈 |

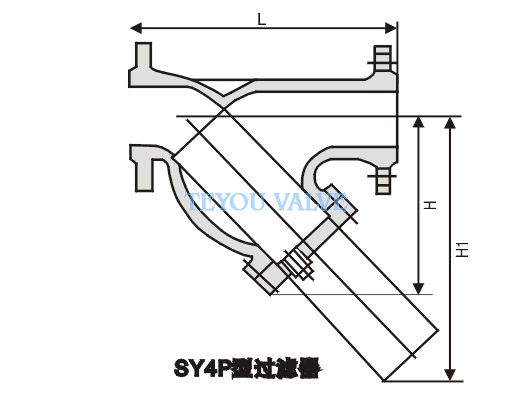

SY4P | 1.0 | 1.5 | 1.0 | 材质 | 灰铸铁或球墨铸铁 | 不锈钢 | 碳钢镀锌 | 丁腈橡胶 |

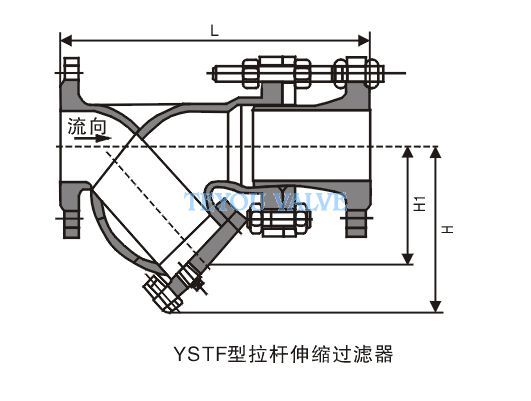

YSTF | 1.6 | 2.4 | 1.6 |
单位:mm
主 |
10 SY4P-16型 25 |
DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
L | 螺旋 | ||||||||||||||
法兰 | 250 | 280 | 350 | 400 | 440 | 550 | 580 | 670 | 780 | 850 | 850 | 1000 | |||
H | 螺旋 | ||||||||||||||
法兰 | 198 | 210 | 250 | 3058 | 358 | 450 | 503 | 578 | 598 | 618 | 693 | 765 | |||
H1 | 螺旋 | ||||||||||||||
法兰 | 270 | 295 | 344 | 422 | 485 | 602 | 710 | 815 | 844 | 872 | 978 | 1080 | |||
10 |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
L | 300 | 320 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 | ||||
H | 155 | 183 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | ||||
H1 | 195 | 245 | 295 | 344 | 415 | 485 | 602 | 710 | 815 | 844 | 872 |
