U型过滤器
产品型号：SRU
产品口径：25~200mm
产品压力：1.6～2.5MPa
产品材质：铸铁、铸钢、碳钢、不锈钢
U型过滤器详细介绍
主要特点
整体式阀体设计、可更换的过滤结构设计、滤网精度18-500目可选、常规30目设计、双排放接口中、标准法兰连接
产品规范
| 产品规范 | 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
| HG/T21637 | GB/T12221 | HG/T20592 | JB/T9092 | GB/T12220 | JB/T7928 |
| 零件名称 | 零部件材料 | |||||
| 阀体/阀盖 | 25 | WCB | CF8 | CF8M | CF3 | CF3M |
| 网架 | 25 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni4Mo2 |
| 滤网 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 00Cr18Ni10 | |||
| 垫片 | 18-8/柔性石墨 | |||||
| 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 适用温度 | -29～425℃ | -40～200℃ | -40～200℃ | |||
| 适用介质 | 水、油蒸汽 | 硝酸类 | 醋酸类 | |||

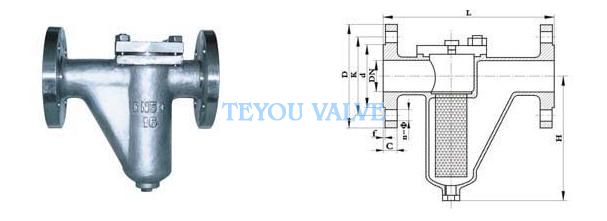

| 公称通径DN | 尺寸（mm) | |||||||
| L | H | D | K | d | c | f | n-φ | |
| 25 | DN | DN | 115 | 85 | 65 | 16 | 2 | 4-14 |
| 50 | 270 | 190 | 165 | 125 | 80 | 20 | 3 | 4-18 |
| 80 | 300 | 225 | 200 | 160 | 135 | 22 | 3 | 8-18 |
| 100 | 350 | 250 | 220 | 180 | 155 | 24 | 3 | 8-18 |
| 200 | 550 | 420 | 340 | 295 | 265 | 26 | 3 | 12-23 |
