锥形过滤器

产品详情

锥形过滤器

锥形过滤器

产品说明

产品型号：SCⅠ、SCⅡ
产品口径：25-600mm
产品压力：0.4—16Mpa
产品材质：铜，碳钢,不锈钢,铬不锈钢

锥形过滤器详细介绍

DN		d	i	h	t
25	1	70	46	90	5
32	1-1/4	80	61	100	5
40	1-1/2	90	66	120	5
50	2	105	81	130	5
65	2-1/2	125	91	140	5
80	3	142	111	150	5
100	4	162	141	160	5
125	5	192	172	190	10
150	6	218	202	210	10
200	8	272	262	240	10
250	10	326	322	270	10
300	12	382	362	300	10

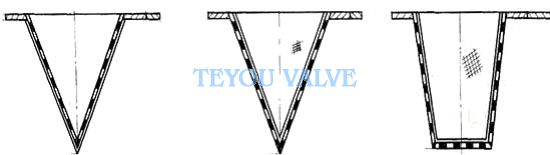

锥形临时过滤器（SCⅠ、SCⅡ型）（DN25－600，PN≤2.5MPa）

公称直径 DN	Φ			L	h	t
公称直径 DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	26	90	2
32	72	80	80	34	100	2
40	84	90	90	41	120	2
50	94	105	105	55	130	2
65	114	125	125	77	140	2
80	132	142	142	92	150	2
100	152	162	162	113	160	2
125	182	192	192	143	190	2
150	206	218	218	172	210	2
200	262	272	282	242	240	2
250	316	326	340	302	270	3
300	370	382	395	363	300	3
350	420	438	454	425	340	6
400	470	492	510	479	365	6
500	575	590	616	600	430	6
600	676	690	726	714	490	6

锥形临时过滤器（SCⅠ、SCⅡ型）（DN25－600，PN≤2.5MPa）

平底临时过滤器（ SCⅢ 型）（ DN25 － 600 ， PN≤2.5MPa ）

公称直径 DN	Φ			L	h	t
公称直径 DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	46	90	2
32	72	80	80	61	100	2
40	84	90	90	66	120	2
50	94	105	105	81	130	2
65	114	125	125	91	140	2
80	132	142	142	111	150	2
100	152	162	162	141	160	2
125	182	192	192	172	190	2
150	206	218	218	202	210	2
200	262	272	282	262	240	2
250	316	326	340	322	270	3
300	370	382	395	362	300	3
350	420	438	454	404	340	6
400	470	492	510	464	365	6
500	575	590	616	564	430	6
600	676	690	726	684	490	6
