槽车球阀

产品详情

槽车球阀

槽车球阀

产品说明

产品型号:CQA-25P
产品口径:DN15-DN100
产品压力:1.6-4.0Mpa
产品材质:WCB

槽车球阀详细介绍


产品特点

  CQA-25P槽车球阀采用法兰连接安装在紧急切断阀下游,出口与同规格快速接头配合使用,用来装卸和卸荷介质时的接通和截断,待放散阀,适用于液化气槽车和液氨槽车上,并采用浮动式球体进行启闭,操作速度快。

一、主要设计参数
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN25、50mm
公称压力:PN1.6、2.5、4.0MP

二、主要性能参数

公称压力

壳体试验

密封试验

适用介质

适宜温度

2.5

3.75

2.75

液化气、液氨等

-40~+80℃

4.0

6.0

4.4

三、主要零件材料

阀体

球体、阀杆

密封圈

填料

不锈钢

不锈钢

增强聚四氟乙烯

聚四氟乙烯

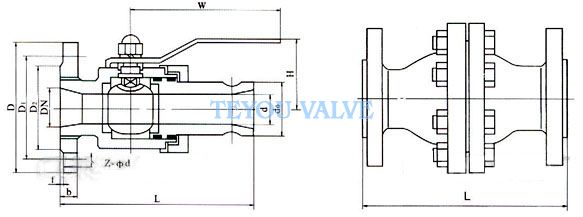

四、CQA-25P主要外形尺寸和连接尺寸

PN

DN

d

L

H

D

D1

D2

b

f

Z-фd

W

2.5MPa

25

22

194

78

115

85

65

16

2

4-14

150

2.5MPa

50

46

230

88

160

125

100

20

3

4-18

180

五、性能规范

公称压力PN

1.6

2.5

MPa

壳体试验压力

2.4

3.75

气密封试验压力

1.76

2.75

低压气密封试验压力

0.5~0.7

适用介质

液化气、液氨

适用温度

-40~+80℃
