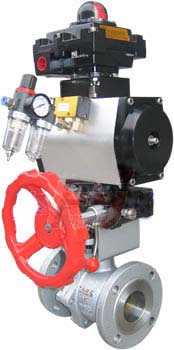

气动O型切断球阀

气动O型切断球阀

气动O型切断球阀用途

    该阀门 适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。气动切断球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。

气动O型切断球阀的特点

1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹  出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。

气动O型切断球阀密封面结构

     浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、超低压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封。

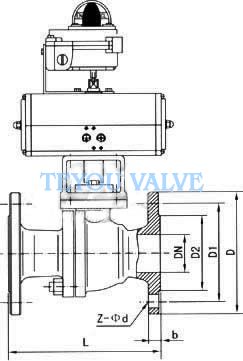

执行机构 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 附件的选项 根据不同控制和要求可选择下列附件： 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件：电气定位器、气动定位器、电气转换器。 气源处理附件：空气过滤减压阀、气源处理三联件。 手动机构：HVSD手操机构 执行标准 1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、检验主试验：JB/T 9092、API 598。 气动球阀性能规范 公称通径mm DN15-DN300 材料代号 C P R 主要零件 阀 体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti 球 体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi 阀 杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi 密封圈 增强聚四氟乙烯 对位聚苯 填 料 聚四氟乙烯 柔性石墨 适用工况 适用 介质 蒸汽、水 硝酸类 醋酸类 适用 温度 -28℃ - 300℃ 执行器 型 号 AW、DA/SR系列、GTE系列、TH系列等 气源压力 0.4-0.7MPa 试验压力 （Mpa） 公称压力（Mpa） 压力级（class） JIS(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K 强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8 密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8 气密试验 0.5～0.7 气动球阀安装尺寸表 公称 通径 DN(mm) 尺 寸(mm) 执 行 器 型 号 1.6MPa 2.5MPa 4.0MPa L D D1 b Z-фD L D D1 b Z-фD L D D1 b Z-фD 可选配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列执行器 以上选配仅供参考具体 选区用根据实际要求 15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14 20 130 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14 25 140 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14 32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18 40 165 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18 50 203 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18 65 222 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18 80 241 195 160 20 8-18 241 195 160 22 8-18 310 310 160 22 8-18 100 305 215 180 20 8-18 305 230 190 24 8-23 350 350 190 24 8-23 125 356 245 210 22 8-18 356 270 220 28 8-25 400 270 220 28 8-25 150 394 280 240 24 8-23 394 300 250 30 8-25 480 300 250 30 8-25 200 457 335 295 28 12-23 457 360 310 34 12-25 600 375 320 38 12-30

订货须知 订货时请填写《规格书》或注明以下内容： 一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV， 2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀的开关型式，4.阀体、阀芯材料，5.是否带附件，说明附件型号。以便我们的为您正确选型。 二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
