ZAJW、ZKJW电动调节通风蝶阀

ZAJW、ZKJW电动调节通风蝶阀

产品型号：ZDLW-6B(K),ZDLW-6B(K)G,ZDRW-6B(K),ZDRW-6B(K)G
产品口径：50-400mm,450-1800mm
产品压力：0.1、0.6、1.0 (MPa)
产品材质：Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZAJW、ZKJW电动调节通风蝶阀详细介绍
      结构特点和应用范围

ZAJW、ZKJW电动调节通风蝶阀由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。


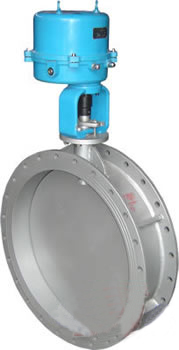

ZAJW电动调节通风蝶阀
（配DKJ执行器）老式的电动执行机构


外形图
      型号、规格

类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
规格	DN600～1000		DN50～1000

ZAJW、ZKJW电动调节通风蝶阀

公称通径mm	50	80	100	125	150	200	250	300	350	400
额定流量 系数kv	85	225	340	500	770	1360	2130	3060	4160	5450
公称通径mm	450	500	600	700	800	1000	1200	1400	1600	1800
额定流量 系数kv	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000
可配电动 执行机构	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
公称压力	0.1、0.6、1.0 (MPa)
介质温度℃	常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）
转角范围	平行闸板0～700,倾斜阀板0～600
流量特性	近似百分比
接管法兰	按JB78-59中对夹式法兰连接
动作时间	25、30、60秒
阀体材质	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

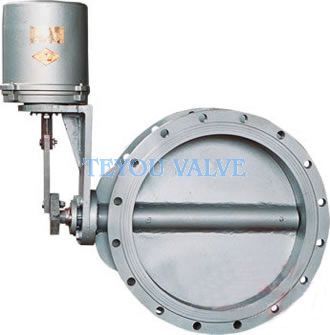

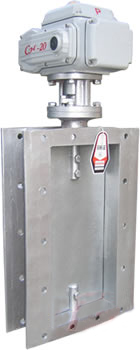

ZDLW 外形图 D941W电动通风蝶阀（配CH执行器）


技术参数和性能指标

电动调节蝶阀调节机构主要技术参数

公称通径 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6
介质温度 ℃	常温：-20～200（铸铁）；-40～250（铸钢）； 中温-40～450（铸不锈钢）
额定转角 °	0～70
流量特性	-20～150
环境温度 ℃	近似等百分比
接管法兰	按JB78-59 对夹式法兰连接
阀体材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀板材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti


3610L直行程电子式电动执行机构主要技术参数

型 号	输出力矩 N.m	速度 mm/s	最大行程 mm	技术参数
361LSC-99	10000	2.0	100	电 源：220±10%Va.c.50Hz控制信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4


3610R角行程电子式电动执行机构主要技术参数

型 号	输出力矩 N.m	动作时间 S/90°	最大转角	技术参数
361RSA-02	20	8.5	90°	电 源：220±10%Va.c.50Hz 驱动电机：交流可逆电机 输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

            性能指标

项 目	指 标 值
基 本 误 差%	±2.5
回 差%	2.0
死 区%	3.0
始 终 点 偏 差%	±2.5
额 定 行 程 偏 差%	+2.5
允 许 泄 漏 量1/h	2×10-2×阀额定容量

            允许压差 MPa

公称通径 mm	配用执行机构型号
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99		361RSD-100		361RSD-150
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.284
125	0.6	0.144	0.6	0.292	0.6	0.587
150	0.6	0.084	0.6	0.17	0.6	0.342
200	0.6	0.035	0.6	0.071	0.6	0.144
250			0.6	0.037	0.6	0.074	0.6	0.112
300			0.6	0.021	0.6	0.043	0.6	0.064
350			0.6	0.013	0.6	0.027	0.6	0.041
400							0.6	0.027	0.6	0.045	0.6	0.055
450							0.6	0.019	0.6	0.032	0.6	0.038
500							0.6	0.014	0.6	0.023	0.6	0.028
600													0.6	0.013	0.6	0.027	0.6	0.041
700													0.6	0.008	0.6	0.017	0.6	0.025
800													0.6	0.005	0.6	0.012	0.6	0.017
900													0.6	0.004	0.6	0.008	0.6	0.012
1000													0.6	0.003	0.6	0.006	0.6	0.009
动作时间 S/70°	13.26		14.0		28.0		18.67		32.67		37.3		50		23.3		32.7


外形尺寸

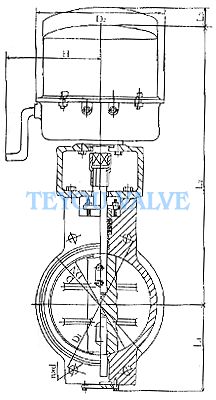

              ZDRW DN50～1000尺寸 mm

公称 通径 DN	D	D1	L1	L2				D2				H				n-d	L3				法兰端 面距
				配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型		配A型	配B型	配C型	配D型
50		110	92	355				225				200				4-φ14	120				60
80	125	150	92	355												4-φ18
100	145	175	102	385
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561				335				260		12-φ18			165
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611
400	462	495	296			656										16-φ23					100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075				470				365	20-φ25				120	150
700	860	810	530				1125									20-φ24
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280
1000	1175	1175	735				1320									28-φ30

注：L3为拆卸护罩所必须的尺寸。

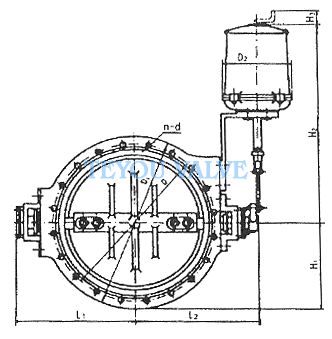

ZDLW DN600～1000 外形尺寸 mm

公称通径	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30


主要零件材料及推荐使用温度范围

零件名称	材 料	温度范围℃
阀体、阀板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

              注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低、最高使用温度。其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。
