HCU不平衡笼式调节阀

产品详情

HCU不平衡笼式调节阀

HCU不平衡笼式调节阀

产品说明

产品型号:直通单座铸造球型阀
产品口径:40、50、65、80、100、150、200mm
产品压力:ANSI 125-600 JIS 10-40K PN1.6、4.0、6.4MPa
产品材质:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等

HCU不平衡笼式调节阀详细介绍


公称通径:40、50、65、80、100、150、200mm

公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式

法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等

焊接连接:嵌接焊SW(40~50mm)对接焊BW(65~200mm)

材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等

上阀盖:

常温型(P):-17~+230℃

伸长Ⅰ型(E1):-45~-17℃ +230~+566℃

伸长Ⅱ型(E2I):-100~-45℃

伸长Ⅱ型(E2W):-196~-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式:

螺栓压紧式填料:

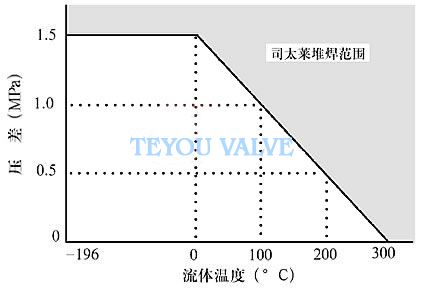

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件阀芯型式:柱塞型压力不平衡式阀芯流量特性:高容量流量特性金属阀座:等百分比特性(%)和线性特性(L),高精度流量特性,参考图2 金属阀座:等百分比特性(%)和线性特性(L)材料:不锈钢(1Cr18Ni9Ti、17-4PH、0Cr17Ni12Mo2、17-4PH、9Cr18、316L)不锈钢堆焊司太莱合金、钛和耐腐蚀合金等注:司太莱堆焊的适用范围,参考图

执行机构

型式:LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型)气源接口:Rc1/4” 环境温度:-30~+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级回差:带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)基本误差:带定位器:小于全行程的±1%,不带定位器:小于全行程的±5% 注:采用标准的V型聚四氟乙烯填料可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

Cv值和行程

I.高容量阀芯

公称通径 40 50 65 80 100 150 200
阀座直径 40 50 65 80 100 150 200
额定Cv值 30 50 85 125 200 420 700
额定行程 25 38 50 75

II.高精度流量特性阀芯
公称通径 40 50 65 80 100 150 200
阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200
额定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 640
额定行程 25 38 50 75
注:1、符号○表示阀的规格范围。

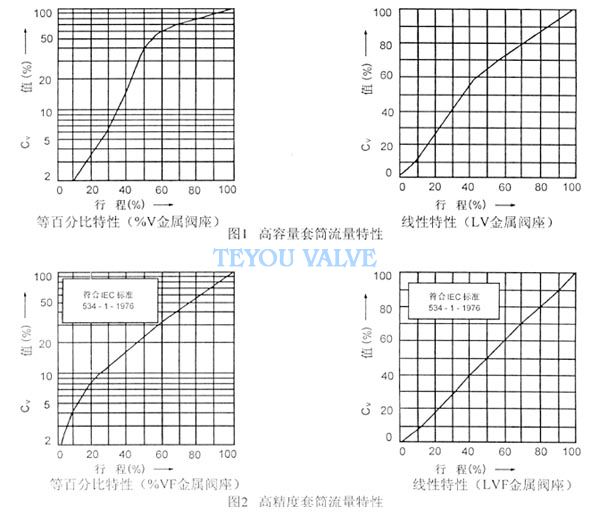

流量特性

典型的流量特性曲线



允许压差

A.气—关式阀 100KPa

执行机构 供气压力 弹簧范围 定位器 允许压差
公称通径
40 50 65 80 100 150 200
LHA2D 1.4 0.2~1.0 有或无 3.4 2.0 - - - - -
4.0 0.8~2.4 6.8 4.0 - - - - -
LHA3D 1.4 0.2~1.0 有或无 6.1 3.6 2.5 1.8 1.0 0.5 -
4.0 0.8~2.4 12.2 7.2 5.2 3.6 2.0 1.0 -
LHA4D 1.4 0.2~1.0 有或无 - - 4.5 3.1 1.8 0.9 0.6
4.0 0.8~2.4 - - 9.0 6.2 3.6 1.8 1.2
LVA5D 1.4 0.2~1.0 有或无 - - - - 2.4 1.2 0.8
2.6 0.2~1.0 - - - - 4.8 2.4 1.6

B.气—开式阀 100KPa
执行机构 供气压力 弹簧范围 定位器 允许压差
公称通径
40 50 65 80 100 150 200
LHA2R 1.4 0.2~1.0 有或无 3.4 2.0 - - - - -
3.0 0.8~2.4 6.8 4.0 - - - - -
LHA3R 1.4 0.2~1.0 有或无 6.1 3.6 2.6 1.8 1.0 0.5 -
3.0 0.8~2.4 12.2 7.2 5.2 3.6 2.0 1.0 -
LHA4R 1.4 0.2~1.0 有或无 - - 4.5 3.1 1.8 0.9 0.6
3.0 0.8~2.4 - - 9.0 6.2 3.6 1.8 1.2
LVA5R 1.4 0.2~1.0 有或无 - - - - 2.4 1.2 0.8
2.8 0.8~2.4 - - - - 4.8 2.4 1.6
注:1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。

Ⅱ.阀配用LVP执行机构
执行机构 供气压力 允许压差
公称通径
100 150 200
LVP5 3 3.9 1.8 -
4 5.3 2.4 -
5 6.6 3.0 -
LVP6 3 7.1 3.2 2.3
4 9.4 4.3 3.1
5 11.8 5.4 3.9
LVP7 3 - 4.8 3.5
4 - 6.4 4.6
5 - 8.0 5.8
注:1、如果执行机构带有辅助气源,应选二者中较小一个供气压力作为计算允许压差的基础。
2、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。

法兰距 mm

公称通径 A
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6
JIS 16K RF ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0
ANSI 600RF
JIS 40K RF
PN6.4
JIS 16K
沟槽型
嵌入型
JIS 20
沟槽型
嵌入型
JIS 30K
沟槽型
嵌入型
JIS 40K
沟槽型
嵌入型
40 222 231 235 251 235 236 248 251
50 254 263 267 286 265 267 276 286
65 276 288 292 311 290 292 303 311
80 298 313 317 337 310 317 326 337
100 352 364 368 394 360 368 379 394
150 451 465 473 508 475 473 486 508
200 543 560 568 610 570 568 580 610

公称通径 A
ANSI 150
RJ
ANSI 300
RJ
ANSI 600
RJ
ANSI 300
LG
ANSI 600 LG ANSI 150
SW、BW
ANSI 150、600
SW、BW
40 235 248 251 244 248 251 251
50 267 283 289 276 283 286 286
65 289 308 314 302 308 311 311
80 311 333 340 327 333 337 337
100 365 384 397 378 391 394 394
150 464 489 511 483 505 473 508
200 556 584 613 578 606 568 610
注:法兰距符合IEC534-3标准。

外形尺mm

公称通径 执行机构 H C φB E
常温型(P) 伸长Ⅰ型(E1) 伸长Ⅱ型(E2I) 伸长Ⅱ型(E2W)
40 LHA2D、R 500 665 780 1020 281 267 70
LHA3D、R 590 760 875 1140 363 350
50 LHA2D、R 500 670 785 1025 281 267 80
LHA3D、R 595 765 875 1140 363 350
65 LHA3D、R 630 800/810 930 1180 363 350 88
LHA4D、R 865 1035/1045 1165 , ,1495 520 470
80 LHA3D、R 635 810/820 955 1190 363 350 98
LHA4D、R 870 1045/1055 1190 1505 520 470
100 LHA3D、R 660 860/870 1020 1205 363 350 113
LHA4D、R 890 1100/1110 1255 1520 520 470
LVA5D 1300 1515 1710 1940 - 620
LVA5R 1420 1635 1820 2050 - 620
LVA6R 1160 1375 1560 1790 - 445
LVP5 940 1155 1340 1570 - 345
LVP6 1150 1365 1550 1780 - 445
150 LHA4D、R 955 1190/1215 1425 1570 520 470 170
LVA5D 1360 1620 1870 2000 - 620
LVA5R 1480 1740 1980 2110 - 620
LVA6R 1220 1480 1720 1850 - 445
LVP5 1000 1260 1500 1630 - 345
LVP6 1210 1470 1710 1840 - 445
LVP7 1290 1550 1790 1920 - 545
200 LHA4D、R 1090 1350 1580 1710 520 470 220
LVA5D 1475 1740 2025 2155 - 620
LVA5R 1585 1850 2145 2275 - 620
LVP6 1375 1635 1875 2005 - 445
LVP7 1455 1715 1955 2085 - 545
备注:
1、表上H栏尺寸是调节阀不带手轮机构的数值,如果带顶装手轮机构,那么要相应加上手轮机构的尺寸。
2、伸长Ⅰ型H栏尺寸,左边数字为JIS 10K和ANSI 125,150的阀,右边数字为JIS 16K和ANSI300以上的阀。


重量 kg

公称通径 执行机构 法兰连接 焊接连接
ANSI 125、150
JIS 10K
ANSI 300
JIS 16、20、30K
ANSI 600
JIS 40K
ANSI 150、300、600
JIS 10、16、20、30K
P E1 E2I E2W P E1 E2I E2W P E1 E2I E2W P E1 E2I E2W
40 LHA2D、R 31 34 37 39 36 39 42 44 44 47 50 52 36 39 42 44
LHA3D、R 43 46 49 51 48 51 54 56 56 59 62 64 48 51 54 56
50 LHA2D、R 37 40 43 45 42 45 48 50 47 50 43 55 42 45 48 50
LHA3D、R 49 52 55 57 54 57 60 62 59 62 65 67 54 57 60 62
65 LHA3D、R 55 59 63 65 60 64 68 70 77 81 85 87 60 64 68 70
LHA4D、R 86 90 94 96 91 95 99 101 108 112 116 118 91 95 99 101
80 LHA3D、R 65 71 77 80 75 81 87 90 97 103 109 112 75 81 87 90
LHA4D、R 96 102 108 111 106 112 118 121 128 134 140 143 106 112 118 121
100 LHA3D、R 75 85 90 93 90 100 105 108 125 135 140 143 87 97 102 105
LHA4D、R 106 116 121 124 121 131 136 139 156 166 171 174 118 128 133 136
LVA5D 208 218 223 226 223 233 238 241 258 268 273 276 220 230 235 238
LVA5R 233 243 248 251 248 258 263 266 283 293 298 301 245 255 260 263
LVA6R 248 258 263 266 263 273 278 281 298 308 313 316 260 270 275 278
LVP5 123 133 138 141 138 148 153 156 173 183 188 191 135 145 150 153
LVP6 198 208 213 216 213 223 228 231 248 258 263 266 210 220 225 228
150 LHA4D、R 188 203 210 213 218 233 240 243 268 283 290 293 208 223 230 233
LVA5D 290 305 312 315 320 335 342 345 370 385 392 395 310 325 332 335
LVA5R 315 330 337 340 345 360 367 370 395 410 417 420 335 350 357 360
LVA6R 330 345 352 355 360 375 382 385 410 425 432 435 350 365 372 375
LVP5 205 220 227 230 235 250 257 260 285 300 307 310 225 240 247 250
LVP6 280 295 302 305 310 325 332 335 360 375 382 385 300 315 322 325
LVP7 390 405 412 415 420 435 442 445 470 485 492 495 410 425 432 435
200 LHA4D、R 268 288 298 303 318 338 348 353 438 458 468 473 308 328 338 343
LVA5D 370 390 400 405 420 440 450 455 540 560 570 575 410 430 440 445
LVA5R 395 415 425 430 445 465 475 480 565 585 595 600 435 455 465 470
LVP6 360 380 390 395 410 430 440 445 530 550 560 565 400 420 430 435
LVP7 470 490 500 505 520 540 550 555 640 660 670 675 510 530 540 545
