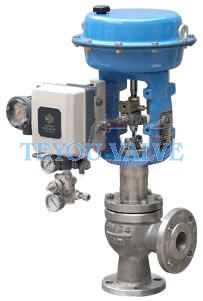

HAV文丘里角型调节阀

HAV文丘里角型调节阀

产品型号：角型单座铸造球型阀
产品口径：25-150mm
产品压力：ANSI 125-600lb JIS 10-40K PN1.6-6.4MPa
产品材质：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

HAV文丘里角型调节阀详细介绍
HAV文丘里角型调节阀

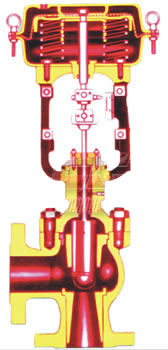

　　HAV文丘里角型调节阀 阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。



阀　体
型式：角型单座铸造球型阀
公称通径：25、40、50、65、80、100、125、150mm
公称压力：ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接： FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
材料： 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：0～+200℃
伸长Ⅰ型（E1）： -45～0℃ +200～+425℃

注：工作温度不准超过各种材料的允许范围

压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉编织填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图Cv值从0.04～14的高精度流量特性符合IEC534-2标准软阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

公称通径	25						40			50			65			80			100			125			150
阀座直径							20	25	32	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125
额定Cv值	1.0	1.6	2.5	4.0	6.3	10	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	275	175	275	395
额定行程（mm）	14.3						25						38									50

流量特性

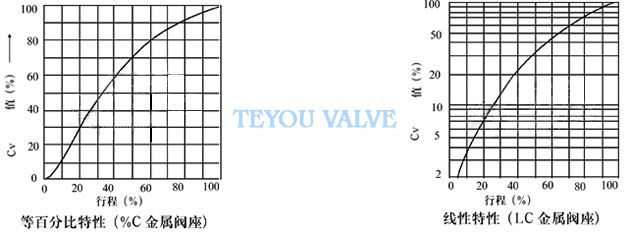

典型的流量特性曲线


允许压差

阀配用LHA或LVA执行机构

气—关式或气—开式阀

	执行 机构	供气 压力	弹簧范围	定位器	允许压差
					阀座直径
					Cv= 1.0,1.6	Cv= 2.5	Cv= 4.0,6.3	Cv= 11	25	32	40	50	65	80	100	125
	LHA2D LHA2R	1.4	0.2～1.0	有或无	40	40	40	40	21.9	10.1	6.8	4.1	2.5	1.8	-	-
		2.8	0.8～2.4	有	40	40	40	40	40	20.1	13.7	8.2	5.0	3.6	-	-
	LHA3D LHA3R	1.4	0.2～1.0	有或无	-	-	-	-	-	17.9	12.1	7.2	4.5	3.2	1.8	1.2
		2.8	0.8～2.4	有	-	-	-	-	-	35.7	24.2	14.5	8.9	6.4	3.6	2.3
	LHA4D LHA4R	1.4	0.2～1.0	有或无	-	-	-	-	-	30.9	20.9	12.5	7.7	5.6	3.1	2.0
		2.8	0.8～2.4	有	-	-	-	-	-	40	40	25	5.4	11.1	6.2	4.0
	LVA5D LHA5R	1.4	0.2～1.0	有或无	-	-	-	-	-	-	-	16	10	7.5	4.2	2.7
		2.8	0.4～2.0	有	-	-	-	-	-	-	-	32	21	15	8.5	5.4
	LVA5R	5	1.9～4.0	有	-	-	-	-	-	-	-	-	-	-	9.1	5.8

注:1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、黑线框内数字表示阀配用标准规格执行机构。

法兰距

阀尺寸 （B）	A
	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	JIS 20K RF JIS 30K RF ANSI 300 RF PN4.0	JIS 40K RF ANSI 600 RF PN6.4	ANSI 150RJ	ANSI 300RJ	ANSI 600RJ	ANSI 300LG	ANSI 600LG
25	92	98	98	105	98	105	105	105	105
40	111	117	117	125	117	124	125	124	125
50	127	133	133	143	133	141	144	141	144
65	138	146	146	156	144	154	157	154	157
80	149	159	159	168	156	167	170	167	170
100	176	184	184	197	183	192	198	192	198
125	202	213	213	229	208	221	230	221	230
150	225	237	237	254	232	244	256	244	256

注:法兰距符合IEC534-3标准

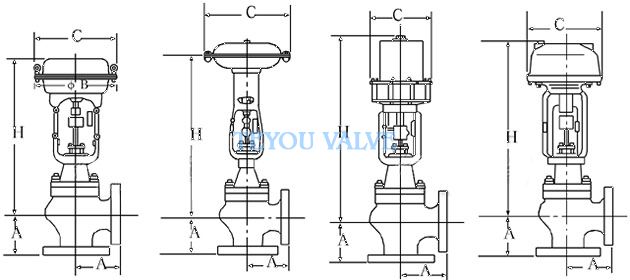

外形尺寸

LHA执行机构	LHA5执行机构	LHA6执行机构	LVP执行机构

公称通径	执行机构	H			B	φB
		常温型上阀盖	伸长型上阀盖	波纹管上阀盖
25	LHA1D、R	390	545	545	230	218
	LHA2D、R	465	620	-	281	267
40	LHA1D、R	400	550	560	230	218
	LHA2D、R	475	625	-	281	267
	LHA3D、R	580	730	-	363	350
	LHA4D、R	830	975	-	520	470
50	LHA1D、R	400	550	560	230	218
	LHA2D、R	475	625	-	281	267
	LHA3D、R	580	730	-	363	350
	LHA4D、R	835	980	-	520	470
65	LHA2D、R	545	695	765	281	267
	LHA3D、R	600	750	-	363	350
	LHA4D、R	840	990	-	520	470
	LVA5D	1225	1375	-	-	620
	LVA5R	1335	1485	-	-	620
80	LHA2D、R	555	705	775	281	267
	LHA3D、R	610	760	-	363	350
	LHA4D、R	840	990	-	520	470
	LVA5D	1225	1375	-	-	620
	LVA5R	1335	1485	-	-	620
100	LHA2D、R	555	710	775	281	267
	LHA3D、R	610	765	-	263	350
	LHA4D、R	845	995	-	520	470
	LVA5D	1230	1380	-	-	620
	LVA5R	1340	1490	990	-	620
125	LHA3D、R	700	850	-	363	350
	LHA4D、R	865	1015	-	520	470
	LVA5D	1255	1405	-	-	620
	LVA5R	1365	1515	1005	-	620
150	LHA3D、R	720	870	-	363	350
	LHA4D、R	885	1035	-	520	470
	LVA5D	1275	1425	-	-	620
	LVA5R	1385	1535	-	-	620

注：1）表上H栏尺寸是调节阀不带手轮机构的数据，如果带顶装手轮机构要相应加上手轮机构的尺寸。
