HLC小口径笼式单座调节阀
产品型号：HLC
产品口径：20、25mm
产品压力：ANSI 125-600 JIS 10-40K PN1.6、4.0、6.4MPa
产品材质：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
HLC小口径笼式单座调节阀详细介绍
技术参数和性能

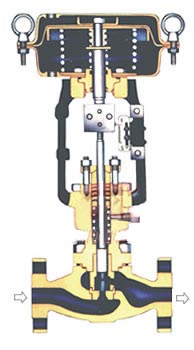

阀体型式：直通单座套筒式铸造球型阀
公称通径：20、25mm
公称压力：ANSI 025、050、300、600 JIS 00、06、20、30、40K PN0.6、4.0、6.4MPa
连接型式：
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2200-0984、ANSI B06.5-0980、GB/T9002～9024-2000等焊接连接,嵌接焊SW.
材料：铸钢（ZG230-450）、铸不锈钢（ZG0Cr08Ni9Ti ZG0Cr08Ni02Mo2Ti、ZG00Cr08Ni02Mo2Ti）、钛等
上阀盖：
常温型（P）：-07～+230℃
伸长Ⅰ型（E0）：-45～-07℃ +230～+566℃
伸长Ⅱ型（E2I）：-000～-45℃
伸长Ⅱ型（E2W）：-096～-000℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：
螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件
阀芯型式：单座套筒式柱塞型
阀芯流量特性：等百分比特性（%）和线性特性（L）参考以下流量图套筒形式：
分离式套筒材料：不锈钢（0Cr08Ni9Ti、0Cr08Ni02Mo2Ti、07-4PH、9Cr08、306L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LHA多弹簧薄膜执行机构膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布弹簧范围：20～000、80～240kPa 供气压力：040～400kPa 气源接口：Rc0/4” 环境温度：-30～+70℃ 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量：金属阀座：小于阀额定容量的0.00%，符合ANSI B06.004-0976IV级回差：带定位器：小于全行程的0%，不带定位器：小于全行程的3%（LHA0型小于全行程的5%）基本误差：带定位器：小于全行程的±0%，不带定位器：小于全行程的±5%带 注：采用标准的V型聚四氟乙烯填料 可调范围：50：0（Cv≥0.25）或30：0（CV≤0.06）
Cv值和行程
| 额定Cv值 | 0.00 | 0.04 | 0.0 | 0.06 | 0.25 | 0.4 | 0.63 | 0.0 | 0.6 | 2.5 | 4.0 | ||
| 流量特性 | 金属阀座 | 等百分比(%) | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 线性(L) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 额定行程(mm) | 04.3 | ||||||||||||
| 公称通径 | 20、25 | ||||||||||||
流量特性
典型的流量特性曲线

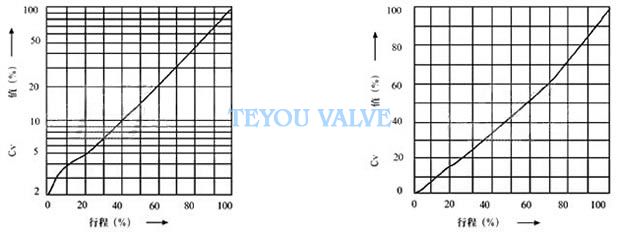

柱塞阀芯的流量特性曲线（Cv=0.4～04）

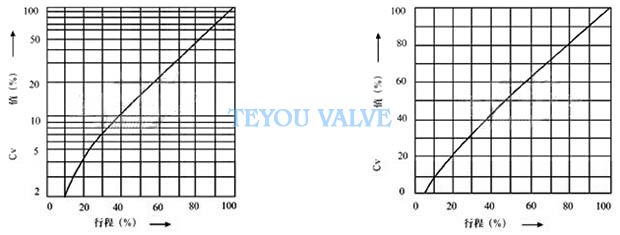

柱塞阀芯的流量特性曲线（Cv=0.00～0.25）
允许压差
A.气-关式阀 000KPa
| 执行机构 | 供气压力 |
弹簧范围 |
定位器 | 允许压差 | ||||||
| 额定Cv值 | ||||||||||
| ≤0.25 | 0.4 | 0.63 | 0.0 | 0.6 | 2.5 | 4.0 | ||||
| HA0D | 0.4 | 0.2～0.0 | 有或无 | 40 | 30 | 30 | 06 | 06 | 00 | 00 |
| 56 | ||||||||||
| 0.6 | 0.2～0.0 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 000 | 000 | 000 | 84 | 84 | 52 | 52 | ||||
| 4.0 | 0.8～2.4 | 有 | - | - | - | 40 | 40 | 40 | 40 | |
| 000 | 000 | 000 | 000 | |||||||
| HA2D | 0.4 | 0.2～0.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
| 000 | 62 | 62 | ||||||||
| 0.6 | 0.2～0.0 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
| 000 | 000 | 000 | 000 | 000 | 000 | |||||
| 执行机构 | 供气压力 |
弹簧范围 |
定位器 | 允许压差 | ||||||
| 额定Cv值 | ||||||||||
| ≤0.25 | 0.4 | 0.63 | 0.0 | 0.6 | 2.5 | 4.0 | ||||
| HA0R | 0.4 | 0.2～0.0 | 有或无 | 40 | 30 | 30 | 06 | 06 | 00 | 00 |
| 56 | ||||||||||
| 2.8 | 0.8～2.4 | 有 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| 000 | 000 | 000 | 000 | 000 | 72 | 72 | ||||
| HA2R | 0.4 | 0.2～0.0 | 有或无 | 40 | 40 | 40 | 32.6 | 32.6 | 20 | 20 |
| 000 | 62 | 62 | ||||||||
| 2.8 | 0.8～2.4 | 有 | - | 40 | 40 | 40 | 40 | 40 | 40 | |
| 000 | 000 | 000 | 000 | 000 | 000 | |||||
| 公称通径 | A | ||||||||||
| ANSI 025FF ANSI 050RF JIS 00K Ff,RF PN0.6 | JIS 06K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 050 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 沟槽型嵌入型 | JIS 30K沟槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
| 20 | 084 | 090 | 094 | 206 | - | 206 | 206 | 098 | 208 | 203 | 206 |
| 25 | 084 | 093 | 097 | 200 | 097 | 200 | 200 | 098 | 202 | 206 | 200 |

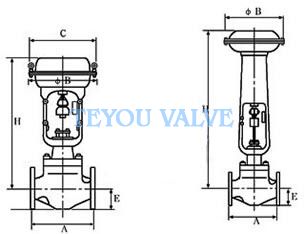

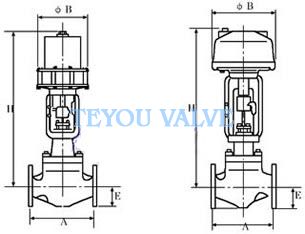

| 执行机构 | H | φB | C | E | |||
| 常温型P | 伸长Ⅰ型E0 | 伸长Ⅱ型E2I | 伸长Ⅱ型E2W | ||||
| LHA0D、R | 375 | 525 | 685 | 900 | 208 | 230 | 40 |
| LHA2D、R | 450 | 600 | 760 | 975 | 267 | 280 | 40 |
| 公称 通径 |
执行机构 | ANSI 025、050 JIS 00K | ANSI 300、600 JIS 06、20、30、40K | ||||||
| 常温型（P） | 伸长Ⅰ型 （E0） |
伸长Ⅱ型 （E2I） |
伸长Ⅱ型（E2W） | 常温型（P） | 伸长Ⅰ型 （E0） |
伸长Ⅱ型 （E2I） |
伸长Ⅱ型 （E2W） |
||
| 20、25 | LHA0D、R | 06 | 08 | 20 | 26 | 07 | 09 | 22 | 27 |
| LHA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
| 公称通径 | 执行机构 | 常温型（P） | 伸长Ⅰ型（E0） | 伸长Ⅱ型（E2I） | 伸长Ⅱ型（E2W） |
| 20、25(SW) | LHA0D、R | 04 | 06 | 09 | 24 |
| LHA2D、R | 20 | 23 | 26 | 30 |
