小流量自力式微压调节阀

小流量自力式微压调节阀

产品型号：小流量自力式微压调节阀
产品口径：螺纹接口:1/2,3/4＇,1＇；法兰接口:15,20,25mm
产品压力：1.6,4.0,6.4Mpa
产品材质：304SS

小流量自力式微压调节阀详细介绍
概述
小流量自力式微压调节阀是一种杠杆增力的弹簧设定直接作用调压阀,控制方式为阀后控制,可将高压输入的弱腐蚀洁净气体一次节流输出稳定的微压气体(最低输出压力为30mmH20),特别适用于燃气微压控制及小型储罐反应釜等容器的微压氮封系统。

主要技术参数

1、公称通径:螺纹接口:1/2,3/4＇,1＇;法兰接口:15,20,25mm

2、公称压力MPa:1.6,4.0,6.4

3、调压范围分段KPa:0.2-0.5;0.4-1.0;0.8-2.5;2-6;5-20

4、控制精度:10%

5、切断性能:8%

6、最高输入压力:1.5MPa

7、使用温度:-20～70℃ 泄漏等级:Ⅵ级(GB4213-92)

8、连接型式:锥管螺纹或法兰式

9、外反馈时信号接口:ZG1/2,阀体材质:304SS

10、注:应用于储罐氮封时一般应选用外反馈,并可选择附带压力表。

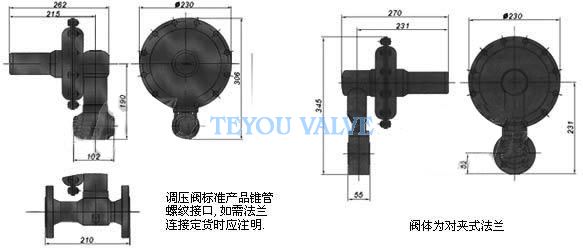

外形尺寸(mm)
