V230Y型自力式压力调节阀 带冷凝器高压差型

产品详情

V230Y型自力式压力调节阀 带冷凝器高压差型

V230Y型自力式压力调节阀 带冷凝器高压差型

产品说明

产品型号:V230Y型自力式压力调节阀
产品口径:20-300mm
产品压力:1.6、4.0Mpa
产品材质:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti ,1Cr18Ni9Ti、Cr18Ni12Mo2Ti ,A3、1Cr18Ni9Ti

V230Y型自力式压力调节阀 带冷凝器高压差型详细介绍
概述
于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点.广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。

主要零件材料

阀体:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti

阀芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti

阀座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti

阀杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti

膜盖:A3、1Cr18Ni9Ti

填料:聚四氟乙烯、柔性石墨膜片:丁腈橡胶、耐油橡胶、氟橡胶

技术参数

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程L(mm) 8 10 14 20 25 40 50 60 70
公称压力PN(MPa) 1.6、4.0
压力调节范围(KPa) 15~50、40~80、60~100、80~140、120~180、160~220、200~260、
240~300、280~350、330~400、380~450、430~500、480~560、540~620、
600~700、680~800、780~900、880~1000、600~1500、1000~2500
固有流量特质 快开
调节精度(%) ±5
使用温度(℃) ≤350
允许泄漏量 硬密封(1/h) 单座:≤10-4×阀额定容量(Ⅳ级)、双座和套筒:≤5×10-3阀额定容量(Ⅱ级)
软密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0
减压比 最大 10
最小 1.25

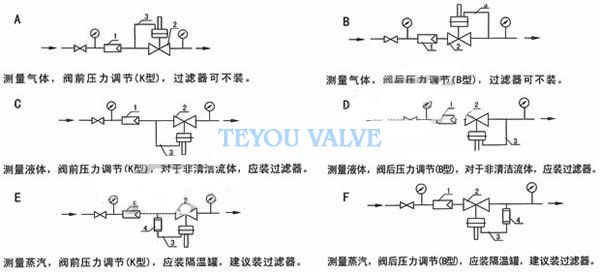

安装方式说明



注:1.过滤器 2.自力式压力调节阀 3.取压管φ14×2 4.冷凝罐


外形尺寸





公称通径
DN
20 25 32 40 50 65 80 100 125 150 200 250 300
法兰距 L 185 200 205 222 254 276 298 352 410 451 600 670 735
总高度 H 615 645 650 710 730 745 760 800 890 960 1050
H1 52.5 57.5 67.5 72.5 80 90 97.5 107.5 122.5 140 167.5 225 230
d 100
h 280
法兰标准 GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K
