TY230W型温控阀

产品详情

TY230W型温控阀

TY230W型温控阀

产品说明

产品型号:TY230W型温控阀
产品口径:15-200mm
产品压力:1.6 4.0
产品材质:HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti

TY230W型温控阀详细介绍


概述

TY230W型自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

主要技术参数

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150
额定流量系数Kv 单座、套筒 7 11 20 30 48 75 120 190 300 480
双座   12 22 33 53 83 132 209 330 528
允许压差(MPa) 1.6 1.0 0.5
公称压力(MPa) 1.6 4.0
固有流量特性 快开
工作温度℃ ≤300
适合介质 气体、蒸汽、低粘度液体
法兰尺寸、型式 PN10、16、GB9113-88凸式PN40凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 
结构长度 按GB12221-89标准
温度设定范围℃ 0~70 50~120 100~170 150~220
温度传递系数(mm/℃) 0.8
时间反应常s 120
超温保护℃ 设定温度范围上限值+50
温包材质 黄铜

主要性能指标

控制精度% ±5
允许泄
漏量
硬密封(L/H) 单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
软密封
(ml/min)
DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

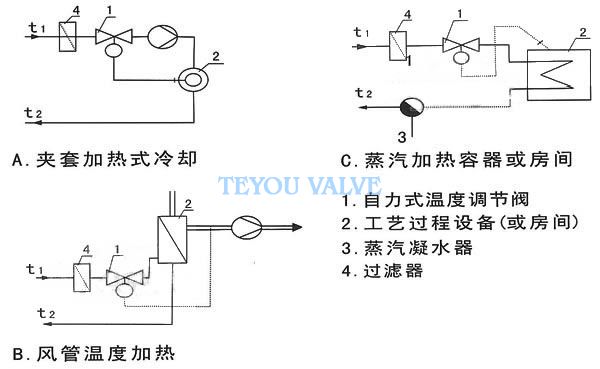

各种场合的加热或冷却应用实例

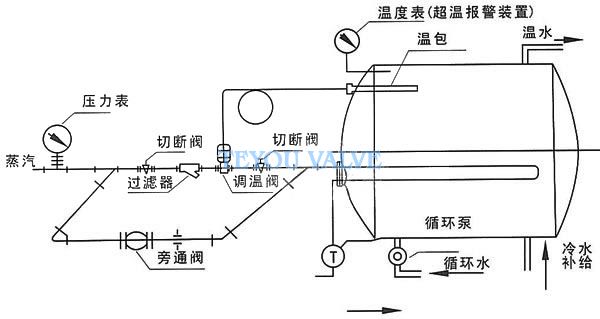

现场安装图

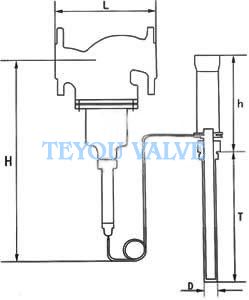

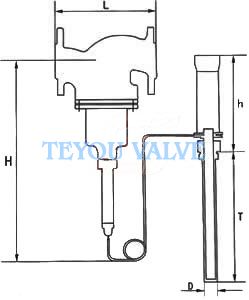

外形尺寸与重量





公称通径(DN) 20 25 32 40 50 65 80 100 125 150
法兰距离 L
总高度 H
温包插入深度 T 430 630
温包外露高度 h 350
温包接头 G1 , G1 1/4
毛细管长度m 3,5,8,15(可根据用户要求提供)
温包直径 D 25(护套直径φ28)
重量(Kg) 8 10 13 15 18 30 35 60 75 85

许用介质与温度的关系

阀体材质 公称
压力
(MPa)
介质温度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
最大工作压力(MPa)
HT200 1.0 1.0
1.6 1.6 1.5
ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72
ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0

阀门主要零件及推荐使用温度范围

零件名称 材料 温度范围
阀体、阀盖 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
阀芯、阀座 1Cr18Ni9Ti -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
(增强)聚四氟乙烯 -20~200℃
司太莱合金堆焊 -250~550℃
压力平衡元件 波纹管 18Ni12Mo2Ti -160~300℃
弹簧 18Ni12Mo2Ti -160~250℃
