产品型号：单座铸造球型阀
产品口径：25、40、50、80mm
产品压力：ANSI 900、1500、2500 JIS 63K
产品材质：碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等

KHPS电动高压笼式调节阀 防爆型详细介绍


阀体
公称通径：25、40、50、80mm

公称压力：ANSI 900、1500、2500 JIS 63K

连接型式：法兰连接：RF、RJ

法兰标准：JIS B2201-1984、ANSI B16.5-1981等

焊接连接：嵌接焊SW（25～80mm）对接焊BW(80mm)

材料：碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等

上阀盖：常温型（P）：-5～+230℃

伸长Ⅰ型（E1）： +230～+566℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件

 阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性（%）和线性特性（L），参考图1

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金等

电动执行机构

型式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构

输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω) 361L

执行机构：4～20mA·DC或1～5V(输入电阻250Ω) RS

执行机构：0～10mA·DC、4～20mA·DC PSL

执行机构：4～20mA·DC 电源电压 DKZ

执行机构：220V，50Hz。 361L

执行机构：220V，50/60Hz。 RS

执行机构：单相控制220V·AC±5%；三相控制380V±5%。 PSL

执行机构：单相控制220V，50Hz

手动机构：DKZ执行机构：手轮；361L

执行机构：离合式；RS

执行机 构：手轮；PSL

执行机构：手轮 环境温度：－20～＋60℃

阀作用型式：电关式或电开式

气动执行机构

型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4” 环境温度：-30～+70℃

阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104IV级 回差：带定位器：小于全行程的1%， 基本误差：带定位器：小于全行程的±1%， （注：采用标准的V型聚四氟乙烯填料） 可调范围： 50：1

Cv值和行程

公称通径			25									40			50			80
阀座直径												25	32	40	32	40	50	50	65	80
额定Cv值	等百分比（%）线性（L）	JIS63K ANSI 900 ANSI 1500	0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	12	12	17	25	17	25	47	47	75	110
		ANSI 2500										-	12	17	12	17	31	31	47	75
额定行程（mm）			14.3			25												38

流量特性

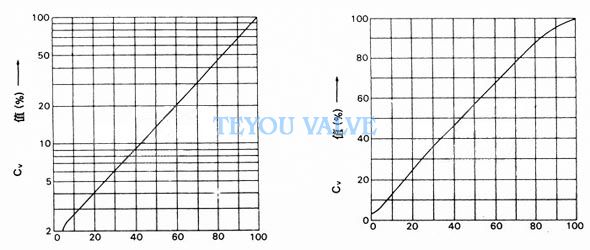

典型的流量特性曲线



等百分比特性（%）

线性特性（L）

注:1、如果执行机构带有辅助气源，应选用二者中较小一个供气压力作为计算允许压差的。
　 2、最大允许压差不准超过ANSI B16.34标准规定的最大值。
　 3、进口压力P1不准超过阀关闭时的最大允许压差。
　 4、最大允许压差随阀泄漏不同而变化，用一格内上方数字表示阀泄漏量≤0.01%，下方数字表示阀泄漏量≤0.001%

法兰距 mm

公称通径	A
	JIS63K	ANSI 900		ANSI 1500		ANSI 2500
	RF	RF（SW，BW）	RJ	RF（SW，BW）	RJ	RF（SW，BW）	RJ
25	276	292	292	292	292	318	318
40	323	333	333	333	333	358	361
50	354	375	378	375	378	400	403
80	431	440	443	460	463	498	504

LHA执行器 LVA5执行器 LVA6执行器 LVP执行器

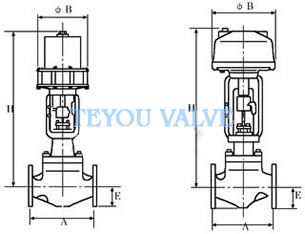

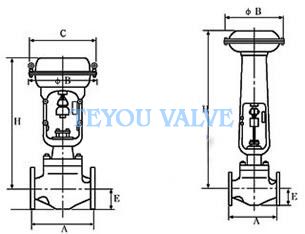

法兰距及外形尺寸

外形尺寸 mm

公称通径	执行机构	H						E			C	φB
		ANSI900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)
25	LHA3D、R	710	840	710	840	740	860	90	90	95	363	350
	LHA4D、R	870	1000	870	1000	900	1020				520	470
	LVA6R	1115	1245	1115	1245	1145	1265				-	445
	LVP5	895	1025	895	1025	925	1045				-	345
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
	LHA4D、R	890	1030	890	1030	935	1080				520	470
	LVA5D	1280	1420	1280	1420	1325	1470				-	620
	LVA5R	1390	1530	1390	1530	1435	1580				-	620
	LVA6R	1140	1280	1140	1280	1185	1350				-	445
	LVP5	920	1060	920	1060	965	1110				-	345
	LVP6	1140	1280	1140	1280	1185	1380				-	445
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
	LHA4D、R	925	1085	925	1085	960	1120				520	470
	LVA5D	1315	1475	1315	1475	1350	1510				-	620
	LVA5R	1425	1585	1425	1585	1460	1620				-	620
	LVA6R	1175	1335	1175	1335	1210	1370				-	445
	LVP5	955	1115	955	1115	990	1150				-	345
	LVP6	1175	1335	1175	1335	1210	1370				-	445
	LVP7	1270	1420	1270	1420	1305	1465				-	545
80	LHA3D、R	80	980	800	980	835	1005	140	150	165	363	350
	LHA4D、R	960	1140	960	1140	995	1165				520	470
	LVA5D	1345	1525	1345	1525	1380	1550				-	620
	LVA5R	1455	1635	1455	1635	1490	1660				-	620
	LVA6R	1205	1385	1205	1385	1240	1410				-	445
	LVP5	985	1165	985	1165	1020	1190				-	345
	LVP6	1205	11385	1205	1385	1240	1410				-	445
	LVP7	1295	1475	1295	1475	1330	1500				-	545

注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。

重量 Kg

公称 通径	执行机构	法兰连接						焊接连接
		ANSI 900 JIS63K		ANSI 150		ANSI 2500		ANSI 900 JIS63K		ANSI 150		ANSI 2500
		常温型 (P)	伸长型 (E1)	常温型 (P)	伸长型(E1)	常温型 (P)	伸长型 (E1)	常温型 (P)	伸长型 (E1)	常温型 (P)	伸长型 (E1)	常温型 (P)	伸长型 (E1)
25	LHA3D、R	55	60	60	65	85	90	45	50	50	55	70	75
	LHA4D、R	85	90	90	95	115	120	80	85	85	90	100	105
	LVA6R	230	235	230	235	255	260	220	225	225	230	240	245
	LVP5	105	110	105	110	130	135	95	100	100	105	115	120
40	LHA3D、R	60	65	65	70	90	95	50	55	55	60	75	80
	LHA4D、R	90	95	95	100	125	130	80	85	85	90	105	110
	LVA5D	190	195	195	200	225	230	180	185	185	190	205	210
	LVA5R	215	220	220	225	250	255	205	210	210	215	230	235
	LVA6R	230	235	235	240	265	270	220	225	225	230	245	250
	LVP5	105	110	110	115	140	145	95	100	100	105	120	125
	LVP6	180	185	185	190	215	220	170	175	175	180	195	200
50	LHA3D、R	90	80	75	85	110	120	55	65	60	70	85	95
	LHA4D、R	100	110	105	115	140	150	85	95	90	100	115	125
	LVA5D	200	210	205	215	240	250	185	195	190	200	215	225
	LVA5R	225	235	230	240	265	275	210	220	215	225	240	250
	LVA6R	240	250	245	255	280	290	225	235	230	240	255	265
	LVP5	115	125	120	130	155	165	100	110	105	115	130	140
	LVP6	190	200	195	205	230	240	175	185	180	190	205	215
	LVP7	300	310	305	315	340	350	285	295	290	300	315	325
80	LHA3D、R	105	115	140	160	225	245	85	95	110	130	170	190
	LHA4D、R	135	145	170	190	255	275	115	125	140	160	200	220
	LVA5D	235	245	270	290	355	375	215	225	240	260	300	320
	LVA5R	260	270	295	315	380	400	240	250	265	285	325	345
	LVA6R	275	285	310	330	395	415	255	265	280	300	340	360
	LVP5	150	160	185	205	270	290	130	140	155	175	215	235
	LVP6	225	235	260	280	345	365	205	215	230	250	290	310
	LVP7	335	345	370	390	455	475	315	325	340	360	400	420

注：括号内数字是公称压力JIS63K阀的重量。
