HSC套筒单座调节阀

产品详情

HSC套筒单座调节阀

HSC套筒单座调节阀

产品说明

产品型号:直通单座套筒式铸造球型阀
产品口径:25、40、50、65、80、100、150、200mm
产品压力:ANSI 125-600 JIS 10-40K PN1.6、4.0、6.4MPa
产品材质:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等

HSC套筒单座调节阀详细介绍
阀体

型式:直通单座套筒式铸造球型阀

公称通径:25、40、50、65、80、100、150、200mm

公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等

焊接连接:嵌接焊SW

材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等

上阀盖:常温型(P):-17~+230℃

伸长Ⅰ型(E1):-45~-17℃ +230~+566℃

伸长Ⅱ型(E2I):-100~-45℃

伸长Ⅱ型(E2W):-196~-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式:螺栓压紧式

填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件 阀芯型式 单座套筒式柱塞型阀芯 流量特性 等百分比特性(%)和线性特性(L),参考流量特性曲线图 套筒形式 分离式套筒 材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动执行机构

型  式:DKZ系列电动执行机构;361L系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构

输入信号:DKZ执行机构:Ⅱ型0~10mA·DC(输入电阻200Ω);

Ⅲ型4~20mA·DC(输入电阻 250Ω) 361L执行机构:4~20mA·DC或1~5V(输入电阻250Ω)

RS执行机构:0~10mA·DC、4~20mA·DC PSL

执行机构:4~20mA·DC 电源电压 DKZ

执行机构:220V,50Hz。 361L

执行机构:220V,50/60Hz。

RS执行机构:单相控制220V·AC±5%;三相控制380V±5%。 PSL执行机构:单相控制220V,50Hz

手动机构:DKZ执行机构:手轮;361L执行机构:

离合式;RS执行机 构:手轮;PSL执行机构:手轮 环境温度:-20~+60℃ 阀作用型式:电关式或电开式

气动执行机构

型式:LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构 膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型) 供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型) 气源接口:Rc1/4” 环境温度:-30~+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式 附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级 回差:带定位器:小于全行程的1%, 不带定位器:小于全行程的3%(LHA1型小于全行程的5%) 基本误差:带定位器:小于全行程的±1%, 不带定位器:小于全行程的±5% 注:采用标准的V型聚四氟乙烯填料 可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

Cv值和行程

  公称通径 40 50 65 80 100 150

200

  阀座直径


CV=
4.0

CV=
6.3

25


CV=
6.3

25 32 25 32 40 32

40

50

40

50

65

65

80

100

80

100

125

  额定Cv值

4.0

6.3

12

6.3

12

21

12

21

30

21

30

50

30

50

85

85

125

200

125

200

310

额定行程(mm)

25

38

50

75

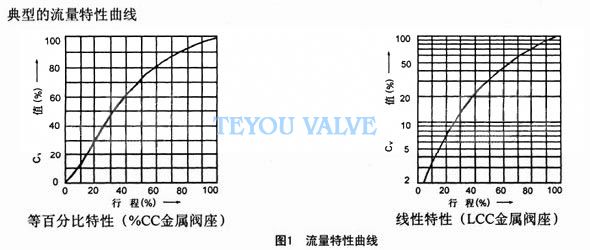

流量特性

流量特性



允许压差

Ⅰ.配用LHA或LVA执行机构

A.气-关式阀 100KPa

执行
机构

供气
压力

弹簧
范围

40 50 65 80 100 150 200
Cv=
4.0
Gv=
6.3
25 Cv=-
6.3
25 32 25 32 40 32 40 50 40 50 65 65 80 100 125
LHA1D 1.4 0.2~
1.0
10.4 5.6 3.3 5.6 3.3 2.0
1.6 0.2~
1.0
40 28 16 28 16 9.9
52
4.0
0.8~
2.4
40

40

40

40

40


29

100 84 48 84 48
LHA2D 1.4 0.2~
1.0
20 10 6.3 10 6.3 3.8 6.3 3.8 2.7 3.8 2.7 1.6 2.7 1.6 1.0
1.6 0.2~
1.0
20 20 31.6 40 31.6 19.3 31.6 19.3 13.7 19.3 13.7 7.8 13.7 7.8 5.1
100 54 54
4.0 0.8~
2.4
40

40

40

40

40

40

40

40

40

40

40

21.7 40

21.7 14.9
100 100 94 100 94 57 94 57 41 57 41 41
LHA3D 1.4 0.2~
1.0
35 19 11.2 19 11.2 6.8 11.2 6.8 4.8 6.8 4.8 2.8 4.8 2.8 1.7 1.7 1.2 0.7
1.6 0.2~
1.0
40 40 40 40 40 34.2 40 34.2 24.2 34.2 24.2 14 24.2 14 8.8 8.8 6.2 3.5
  100   97   56   97   56 56
4.0
0.8~
2.4
40

40

40

40

40

40

40

40

40

40

40

40

40

40

26.5 26.5 18.7 10.5
100 100 100 100 100 100 100 100 72 100 72 42 72 42
LHA4D

1.4 0.2~
1.0
19 11 8.3 11 8.3 4.8 8.3 4.8 3 3 2.2 1.2 0.7
1.6 0.2~
1.0
40

40


40
40

40 24.2 40 24.2 15.2 15.2 10.7 6.1 3.9
96

59

59

4.0

0.8~
2.4

40

40

40

40

40

40

40

40

40

40


32.2
18.2 11.6
LHA5D 1.4 0.2~
1.0
100 100 100 100 100 72 100 72 45 45
26

16

11

16

11

6.6

11

6.6

4.2

4.2

2.9

1.6

1.1
1.6 0.2~
1.0
40

40

40

40

40

33 40

33 20.8 20.8 14.7 8.3 5.3
100 80 57 80 57 57


A.气-关式阀 100KPa
执行
机构

供气
压力

弹簧
范围


允许压差

40 50 65 80 100 150 200
Cv=
4.0
Gv=
6.3
25 Cv=-
6.3
25 32 25 32 40 32 40 50 40 50 65 65 80 100 80 100 125
LHA1R 1.4 0.2~1.0

10.4 5.6 3.3 5.6 3.3 2.0
2.8 0.8~2.4 40 39 22 39 22 13
72
LHA2R 1.4 0.2~1.0 20 10 6.3 10 6.3 3.8 6.3 3.8 2.7 3.8 2.7 1.6 2.7 1.6 1.0
2.8 0.8~2.4 40 40 40 40 40 27 40 27 14.1 27 14.1 11.1 14.1 11.1 6.9
100 76 44 76 44 44
LHA3R 1.4 0.2~1.0 35 19 11.2 19 11.2 6.8 11.2 6.8 4.8 6.8 4.8 2.8 4.8 2.8 1.7 1.7 1.2 0.7
2.8 0.8~2.4 40 40 40 40 40 40 40 40 34 40 34 19.6 34 19.6 12.3 12.3 8.7 4.9
100 100 100 100 78 47 78 47 47
LHA4R 1.4 0.2~1.0 19 11 8.3 11 8.3 4.8 8.3 4.8 3 3 2.2 1.2 2.2 1.2 0.7
2.8 0.8~2.4 40 40 40 40

40

31.5 40 31.5 21.3 21.3 15 8.5 15 8.5 5.4
100 82 58 82 58 58
LHA5R 1.4 0.2~1.0 26 16 11 16 11 6.6 11 6.6 4.2 4.2 2.9 1.6 2.9 1.6 1.1
2.8 0.8~2.4 40 40 40 40

40

40 40 40 29.2 29.2 20.6 11.6 20.6 11.6 7.4
100 100 80 100 80 46 80 46
LHA6R 4 1.9~3.5 40 40

40

40 40 40 40 40 40
100 100 100 100 100 100 100 100 61
5 1.9~4.0                   40 40 24.3
61 43

Ⅱ.配用LVPA执行机构
执行机构

供气压力

定位器 允许压差
65 80 100 150 200
25 32 40 32 40 50 40 50 65 65 80 100 80 100 125
LVP5 3 40 40 40 40 40 40 40 40 40 40 36.8 20.7 36.8 20.7 13.2
100 100 100 100 100 86 100 86 52 52
4 40 40 40 40 40 40 40 40 40 40 40 27.8 40 27.8 17.8
100 100 100 100 100 100 100 100 100 70 70 49
5 40 40 40 40 40 40 40 40 40 40 40 34.9 40 34.9 22.4
100 100 100 100 100 100 100 100 100 100 100 62
LVP6 3   40 40 40 40 40 36.9 40 36.9 23.6
100 100 93 93 65 65
4 40 40 40 40 40 40 40 40 31.8
100 100 100 100 88 49 88 49
5 40 40 40 40 40 40 40 40 40
100 100 100 100 100 62 100 62
LVP7 3
40 40 40 40 40 35.5
100 99 56 99 56
4 40 40 40 40 40 40
100 100 73 100 73 47
5 40 40 40 40 40 40
100 100 92 100 92 60
注:1.如果执行机构带有辅助气源,应先二者中较小一个供气压力作为计算允许压差的基础。
2.最大允许压差不准超过ANSI B16.34或JIS B2201规定的最大值。
3.同一格内上方数字表示阀常开允许压差,下方数字表示阀关闭允许压差。


法兰距 mm

公称通径 A
ANSI 125FF、PN1.6
ANSI 150 RF
JIS 10K FF,RF
JIS 16K RF ANSI 300RF
JIS20、30KRF
JIS 30K RF
JIS 600 RF
JIS 40K RF
PN6.4
JIS 16K
沟槽型
嵌入型
JIS 20K
沟槽型
嵌入型

JIS 30K
沟槽型
嵌入型
JIS 40K
沟槽型
嵌入型
40 222 231 235 251 235 236 248 251
50 254 263 267 286 265 267 276 286
65 276 288 292 311 290 292 303 311
80 298 313 317 337 310 317 326 337
100 352 364 368 394 360 368 379 394
150 451 465 473 508 475 473 486 508
200 543 560 568 610 570 568 580 610

注:法兰距符合IEC534-3标准

公称通径 A
ANSI 150
RJ
ANSI 300
RJ
ANSI 600
RJ
ANSI 300
LG
ANSI 600
LG
ANSI 150
SW、BW
ANSI 150、600
SW、BW
40 235 248 251 244 248 251 251
50 267 283 289 276 283 286 286
65 289 308 314 302 308 311 311
80 311 3, 33 340 327 333 337 337
100 365 384 397 378 391 394 394
150 464 489 511 483 505 473 508
200 556 584 613 578 606 568 610

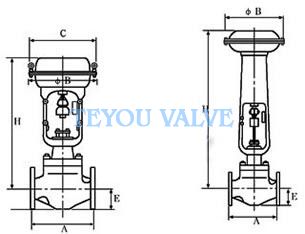

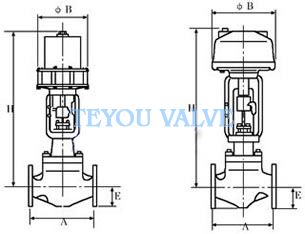

外形尺寸 mm

外形尺寸 mm

LHA执行器 LVA5执行器 LVA6执行器 LVP执行器

法兰距及外形尺寸

公称通径 执行机构 H C φB E
常温型(P) 伸长Ⅰ型(E1) 伸长Ⅱ型(E2I) 伸长Ⅱ型(E2W)
40 LHA1D、R 425 590 705 945 230 218 70
LHA2D、R 500 665 780 1020 281 267
LHA3D、R 590 760 875 1140 363 350
50 LHA1D、R 425 595 710 950 230 218 80
LHA2D、R 500 670 785 1025 281 267
LHA3D、R 595 765 875 1140 363 350
65 LHA2D、R 575 745/755 880 1130 281 267 88
LHA3D、R 630 800/810 930 1180 363 350
LHA4D、R 865 1035/1045 1165 1495 520 470
80 LHA2D、R 580 755/765 900 1135 281 267 98
LHA3D、R 635 810/820 955 1190 363 350
LHA4D、R 870 1045/1055 1190 1505 520 470
100 LHA2D、R 610 810/870 915 1150 281 267 113
LHA3D、R 660 860/870 1020 1205 363 350
LHA4D、R 890 1100/1110 1255 1520 520 470
LVA5D 1300 1515 1710 1940 - 620
LVA5R 1420 1635 1820 2050 - 620
LVA6R 1160 1375 1560 1790 - 445
LVP5 940 1155 1340 1570 - 345
150 LHA3D、R 785 1020/1045 1250 1385 363 350 170
LHA4D、R 955 1190/1215 1425 1570 520 470
LVA5D 1360 1620 1870 2000 - 620
LVA5R 1480 1740 1980 2110 - 620
LVA6R 1220 1480 1720 1850 - 445
LVP5 1000 1260 1500 1630 - 345
LVP6 1210 1470 1710 1840 - 445
LVP7 1290 1550 1790 1920 - 545
200 LHA4D、R 1090 1350 1580 1710 520 470 220
LVA5D 1475 1740 2025 2155 - 620
LVA5R 1585 1850 2145 2275 - 620
LVP5 1165 1425 1665 1795 - 345
LVP6 1375 1635 1875 2005 - 445
LVP7 1455 1715 1955 2085 - 545
