HPS高压单座调节阀

产品详情

HPS高压单座调节阀

HPS高压单座调节阀

产品说明

产品型号:单座铸造球型阀
产品口径:25、40、50、80mm
产品压力:ANSI 900、1500、2500 JIS 63K
产品材质:碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti

HPS高压单座调节阀详细介绍


阀体

公称通径:25、40、50、80mm

公称压力:ANSI 900、1500、2500 JIS 63K

连接型式:法兰连接:RF、RJ

法兰标准:JIS B2201-1984、ANSI B16.5-1981等

焊接连接:嵌接焊SW(25~80mm)对接焊BW(80mm)

材料:碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)等

上阀盖:常温型(P):-5~+230℃

伸长Ⅰ型(E1): +230~+566℃

注:工作温度不准超过各种材料的允许范围。

压盖型式:螺栓压紧式

填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件

阀芯型式:单座柱塞型

阀芯流量:特性:等百分比特性(%)和线性特性(L),参考图1

材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等

执行机构 型式: LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构、LVP双作用气缸活塞执行机构

膜片材料: 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围: 20~100、40~200、80~240kPa(LHA、 LVA5型),190~250、190~300、190~350kPa(LVA6型)

供气压力: 260~400kPa(LHA型),260~280kPa(LVA5型),280~400kPa(LVA6型),300~500kPa(LVP型) 气源接口 Rc1/4”

环境温度: -30~+70℃

阀作用型式: 用正作用或反作用执行机构实现阀的气-关式或气-开式附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能 泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104IV级

回差:带定位器:小于全行程的1%,

基本误差:带定位器:小于全行程的±1%,

(注:采用标准的V型聚四氟乙烯填料) 可调范围: 50:1

Cv值和行程

公称通径 25 40 50 80
阀座直径   25 32 40 32 40 50 50 65 80
额定Cv值 等百分比(%)
线性(L)
JIS63K
ANSI 900
ANSI 1500
0.25 0.4 0.63 1.0 1.6 2.5 4.0 6.3 12 12 17 25 17 25 47 47 75 110
ANSI 2500 - 12 17 12 17 31 31 47 75
额定行程(mm) 14.3 25 38

流量特性

典型的流量特性曲线


允许压差

Ⅰ.金属阀座

公称压力 执行机构 供气压力 弹簧范围 允许压差
阀座通径或CV值
Cv≤4.0 Cv=6.3 Cv=12 32 40 50 65 80
ANSI 900
ANSI 1500
JIS 63K
LHA3D 2.8 0.4~2.0 163 161 102 50 32 18 10 7
152 149 92 42 27 14 7 4
3.0 0.4~2.0 207 205 130 64 42 24 14 9
196 192 120 57 36 19 10 6
3.5 0.4~2.0 264 264 200 100 66 38 23 16
264 264 190 92 60 34 19 13
4.0 0.4~2.0 - - 264 135 91 53 32 22
260 128 85 48 28 19
LHA4D 2.8 0.4~2.0 - - 183 91 61 35 21 14
173 84 55 30 17 11
3.0 0.4~2.0 - - 231 116 77 45 27 19
221 109 71 40 23 16
3.5 0.4~2.0 - - 264 177 119 70 42 30
264 170 113 65 39 27
4.0 0.4~2.0 - - - 239 161 95 58 41
232 155 90 54 38
LVA5D 2.6 0.2~1.0 - - - 263 177 104 63 45
255 171 100 60 42
2.8 0.2~1.0 - - - 264 200 118 72 51
264 194 114 68 48
ANSI 2500 LHA3D 2.8 0.4~2.0 163 161 102 102 50 25 18 10
152 149 92 92 42 20 14 7
3.0 0.4~2.0 207 205 130 130 64 33 24 14
196 192 120 120 57 28 19 10
3.5 0.4~2.0 316 314 200 200 100 52 38 23
305 301 190 190 92 47 34 19
4.0 0.4~2.0 425 423 270 270 135 72 53 32
414 410 260 260 128 67 48 28
LHA4D 2.8 0.4~2.0 - - 183 183 91 48 35 21
173 173 84 43 30 17
3.0 0.4~2.0 - - 231 231 116 61 45 27
221 221 109 56 40 23
3.5 0.4~2.0 - - 351 351 177 95 70 42
341 341 170 89 65 39
4.0 0.4~2.0 - - 440 440 239 128 95 58
440 440 232 123 90 54
LVA5D 2.6 0.2~1.0 - - - - 263 141 104 63
255 136 100 60
2.8 0.2~1.0 - - - - 296 159 118 72
289 154 114 68



A.气—关式 100KPa

公称压力 执行机构 供气压力 弹簧范围 允许压差
阀座通径或CV值
Cv≤4.0 Cv=6.3 Cv=12 32 40 50 65 80
ANSI 900
ANSI 1500
JIS 63K
LHA3D 2.8 0.4~2.0 163 161 102 50 32 18 10 7
152 149 92 42 27 14 7 4
3.0 0.4~2.0 207 205 130 64 42 24 14 9
196 192 120 57 36 19 10 6
3.5 0.4~2.0 264 264 200 100 66 38 23 16
264 264 190 92 60 34 19 13
4.0 0.4~2.0 - - 264 135 91 53 32 22
260 128 85 48 28 19
LHA4D 2.8 0.4~2.0 - - 183 91 61 35 21 14
173 84 55 30 17 11
3.0 0.4~2.0 - - 231 116 77 45 27 19
221 109 71 40 23 16
3.5 0.4~2.0 - - 264 177 119 70 42 30
264 170 113 65 39 27
4.0 0.4~2.0 - - - 239 161 95 58 41
232 155 90 54 38
LVA5D 2.6 0.2~1.0 - - - 263 177 104 63 45
255 171 100 60 42
2.8 0.2~1.0 - - - 264 200 118 72 51
264 194 114 68 48
ANSI 2500 LHA3D 2.8 0.4~2.0 163 161 102 102 50 25 18 10
152 149 92 92 42 20 14 7
3.0 0.4~2.0 207 205 130 130 64 33 24 14
196 192 120 120 57 28 19 10
3.5 0.4~2.0 316 314 200 200 100 52 38 23
305 301 190 190 92 47 34 19
4.0 0.4~2.0 425 423 270 270 135 72 53 32
414 410 260 260 128 67 48 28
LHA4D 2.8 0.4~2.0 - - 183 183 91 48 35 21
173 173 84 43 30 17
3.0 0.4~2.0 - - 231 231 116 61 45 27
221 221 109 56 40 23
3.5 0.4~2.0 - - 351 351 177 95 70 42
341 341 170 89 65 39
4.0 0.4~2.0 - - 440 440 239 128 95 58
440 440 232 123 90 54
LVA5D 2.6 0.2~1.0 - - - - 263 141 104 63
255 136 100 60
2.8 0.2~1.0 - - - - 296 159 118 72
289 154 114 68




B、气—开式阀 100KPa

公称压力 执行机构 供气压力 弹簧范围 允许压差
阀座通径或CV值
Cv≤4.0 Cv=6.3 Cv=12 32 40 50 65 80
ANSI 900
ANSI 1500
LHA3R 2.6~4.0(4*) 0.8~2.4 163 161 102 50 32 18 10 7
152 149 92 42 27 14 7 4
LHA4R 2.6~4.0(4*) 0.8~2.4 187 185 183 91 61 35 21 14
180 177 173 84 55 30 17 11
LVA5R 2.6~4.0(4*) 0.8~2.4 - - - 127 85 50 30 21
120 79 45 26 18
LVA6R 3.0(1*) 1.9~2.5 264 264 264 258 174 102 62 44
3.5(2*) 1.9~3.0
4.0(3*) 1.9~3.5 264 264 264 251 168 98 59 41
ANSI 2500 LHA3R 2.6~4.0(4*) 0.8~2.4 163 161 102 102 50 25 18 10
152 149 92 92 42 20 14 7
LHA4R 2.6~4.0(4*) 0.8~2.4 187 185 183 183 91 48 35 21
180 177 173 173 84 43 30 17
LVA5R 2.6~4.0(4*) 0.8~2.4 - - - - 127 68 50 30
120 62 45 26
LVA6R 3.0(1*) 1.9~2.5 329 328 327 327 258 138 102 62
3.5(2*) 1.9~3.0
4.0(3*) 1.9~3.5 325 323 320 320 251 133 78 59
注:1、黑线框内数字表示调节阀配用标准规格执行机构。
2、最大允许压差不准超过ANSI B16.34标准规定的最大值。
3、进口压力P1不准超过阀关闭时的最大允许压差。
4、最大允许压差随阀泄漏量不同而变化,用一格内上方数字表示阀泄漏量≤0.01%,下方数字表示阀泄漏量≤0.001%
5、1*仅适用于公称通径DN=25,Cv=0.25~0.63的阀。
  2*仅适用于公称通径DN=25,Cv=1.0~12的阀和公称通径DN=40~50的阀。
  3*仅适用于公称通径DN=80的阀。
  4*规定的供气压力。

II.阀配用LVP执行机构 100KPa

公称压力 执行机构 供气压力 允许压差
阀座通径或CV值
Cv≤4.0 Cv=6.3 Cv=12 32 40 50 65 80
ANSI 900
ANSI 1500
LVP5 3 188 187 186 184 142 83 50 36
185 184 182 177 136 79 47 33
4 251 251 250 247 191 113 69 49
248 247 245 241 185 108 65 46
5 264 264 264 264 240 142 87 62
264 264 264 264 234 138 83 59
LVP6 3 - - - - 179 146 89 64
175 142 86 61
4 - - - - 240 197 121 86
236 192 117 86
5 - - - - 264 248 152 109
264 243 148 106
LVP7 3 - - - - - 175 138 99
141 135 96
4 - - - - - 234 186 133
231 182 130
5 - - - - - 264 233 167
264 229 164
ANSI 2500 LVP5 3 188 187 186 186 184 113 83 50
185 184 182 182 177 107 79 47
4 251 251 250 250 247 152 113 69
248 247 245 245 241 147 108 65
5 315 314 313 313 310 192 142 87
312 311 309 &, lt;, DIV align=center>309 304 186 138 83
LVP6 3 - - - - - 178 146 89
173 142 86
4 - - - - - 239 197 121
235 192 117
5 - - - - - 300 248 152
296 243 148
LVP7 3 - - - - - - 175 138
171 135
4 - - - - - - 234 186
231 182
5 - - - - - - 294 233
290 229
注:1、如果执行机构带有辅助气源,应选用二者中较小一个供气压力作为计算允许压差的。
  2、最大允许压差不准超过ANSI B16.34标准规定的最大值。
  3、进口压力P1不准超过阀关闭时的最大允许压差。
  4、最大允许压差随阀泄漏不同而变化,用一格内上方数字表示阀泄漏量≤0.01%,下方数字表示阀泄漏量≤0.001%

法兰距 mm

公称通径 A
JIS63K ANSI 900 ANSI 1500 ANSI 2500
RF RF(SW,BW) RJ RF(SW,BW) RJ RF(SW,BW) RJ
25 276 292 292 292 292 318 318
40 323 333 333 333 333 358 361
50 354 375 378 375 378 400 403
80 431 440 443 460 463 498 504

LHA执行器 LVA5执行器 LVA6执行器 LVP执行器

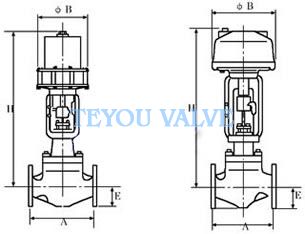

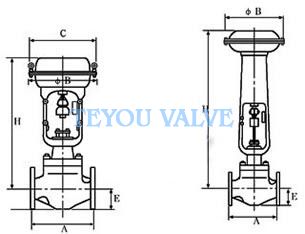

法兰距及外形尺寸

外形尺寸 mm
公称通径 执行机构 H E C φB
ANSI900 JIS 63K ANSI 1500 ANSI 2500 ANSI 900 ANSI 1500 ANSI 2500
常温型(P) 伸长型(E1) 常温型(P) 伸长型(E1) 常温型(P) 伸长型(E1)
25 LHA3D、R 710 840 710 840 740 860 90 90 95 363 350
LHA4D、R 870 1000 870 1000 900 1020 520 470
LVA6R 1115 1245 1115 1245 1145 1265 - 445
LVP5 895 1025 895 1025 925 1045 - 345
40 LHA3D、R 735 875 735 875 780 925 100 105 120 363 350
LHA4D、R 890 1030 890 1030 935 1080 520 470
LVA5D 1280 1420 1280 1420 1325 1470 - 620
LVA5R 1390 1530 1390 1530 1435 1580 - 620
LVA6R 1140 1280 1140 1280 1185 1350 - 445
LVP5 920 1060 920 1060 965 1110 - 345
LVP6 1140 1280 1140 1280 1185 1380 - 445
50 LHA3D、R 765 925 765 925 800 960 110 120 130 363 350
LHA4D、R 925 1085 925 1085 960 1120 520 470
LVA5D 1315 1475 1315 1475 1350 1510 - 620
LVA5R 1425 1585 1425 1585 1460 1620 - 620
LVA6R 1175 1335 1175 1335 1210 1370 - 445
LVP5 955 1115 955 1115 990 1150 - 345
LVP6 1175 1335 1175 1335 1210 1370 - 445
LVP7 1270 1420 1270 1420 1305 1465 - 545
80 LHA3D、R 80 980 800 980 835 1005 140 150 165 363 350
LHA4D、R 960 1140 960 1140 995 1165 520 470
LVA5D 1345 1525 1345 1525 1380 1550 - 620
LVA5R 1455 1635 1455 1635 1490 1660 - 620
LVA6R 1205 1385 1205 1385 1240 1410 - 445
LVP5 985 1165 985 1165 1020 1190 - 345
LVP6 1205 11385 1205 1385 1240 1410 - 445
LVP7 1295 1475 1295 1475 1330 1500 - 545
注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。

重量 Kg

公称
通径
执行机构 法兰连接 焊接连接
ANSI 900 JIS63K ANSI 150 ANSI 2500 ANSI 900 JIS63K ANSI 150 ANSI 2500
常温型 (P) 伸长型
(E1)
常温型
(P)
伸长型(E1) 常温型
(P)
伸长型
(E1)
常温型
(P)
伸长型
(E1)
常温型
(P)
伸长型
(E1)
常温型
(P)
伸长型
(E1)
25 LHA3D、R 55 60 60 65 85 90 45 50 50 55 70 75
LHA4D、R 85 90 90 95 115 120 80 85 85 90 100 105
LVA6R 230 235 230 235 255 260 220 225 225 230 240 245
LVP5 105 110 105 110 130 135 95 100 100 105 115 120
40 LHA3D、R 60 65 65 70 90 95 50 55 55 60 75 80
LHA4D、R 90 95 95 100 125 130 80 85 85 90 105 110
LVA5D 190 195 195 200 225 230 180 185 185 190 205 210
LVA5R 215 220 220 225 250 255 205 210 210 215 230 235
LVA6R 230 235 235 240 265 270 220 225 225 230 245 250
LVP5 105 110 110 115 140 145 95 100 100 105 120 125
LVP6 180 185 185 190 215 220 170 175 175 180 195 200
50 LHA3D、R 90 80 75 85 110 120 55 65 60 70 85 95
LHA4D、R 100 110 105 115 140 150 85 95 90 100 115 125
LVA5D 200 210 205 215 240 250 185 195 190 200 215 225
LVA5R 225 235 230 240 265 275 210 220 215 225 240 250
LVA6R 240 250 245 255 280 290 225 235 230 240 255 265
LVP5 115 125 120 130 155 165 100 110 105 115 130 140
LVP6 190 200 195 205 230 240 175 185 180 190 205 215
LVP7 300 310 305 315 340 350 285 295 290 300 315 325
80 LHA3D、R 105 115 140 160 225 245 85 95 110 130 170 190
LHA4D、R 135 145 170 190 255 275 115 125 140 160 200 220
LVA5D 235 245 270 290 355 375 215 225 240 260 300 320
LVA5R 260 270 295 315 380 400 240 250 265 285 325 345
LVA6R 275 285 310 330 395 415 255 265 280 300 340 360
LVP5 150 160 185 205 270 290 130 140 155 175 215 235
LVP6 225 235 260 280 345 365 205 215 230 250 290 310
LVP7 335 345 370 390 455 475 315 325 340 360 400 420
注:括号内数字是公称压力JIS63K阀的重量。
