V231 D12、13自力式压力调节阀（指挥器操作型）

产品说明

产品型号：V230 D13,V231 D13,V230 D12,V231 D12
产品口径：15-200mm
产品压力：1.6 ；4.0；6.4Mpa
产品材质：PN16：铸铁（工作温度≤200℃）；PN40：铸钢、铸不锈钢（工作温度≤300℃,不锈钢；软密封为不锈钢镶嵌橡胶圈

V231 D12、13自力式压力调节阀（指挥器操作型）详细介绍
概述

指挥器操作型自力式压力调节阀，由控制阀、执行器和指挥器组成，是一种无需外来能源依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用用非腐蚀性（最高温度300℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

型号、规格

类别	压力控制调节阀
	阀前压力调节阀		阀后压力调节阀
	硬密封	软密封	硬密封	软密封
型号	V230 D13	V231 D13	V230 D12	V231 D12
规格	D20～200

技术参数

公称通径 mm		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 Kvs		3.2	5	8	12.5	20	32	50	80	125	160	320	450
公称压力 MPa		1.6 ；4.0；6.4
最高工作温度℃	V230 V231	液体≤140 ；气体≤80
	硬密封V230	配隔离罐≤200										配隔离罐及加长件≤300
		配隔离罐和散热片≤300
压力平衡元件		波纹管										滚动膜片*
法兰标准		DIN (亦可按用户要求提供法兰标准)
阀体材持		PN16：铸铁（工作温度≤200℃）；PN40：铸钢、铸不锈钢（工作温度≤300℃）
阀芯材质		不锈钢；软密封为不锈钢镶嵌橡胶圈

执行器主要技术参数

有效面积cm3	250
压力设定范围 MPa	0.8-2;1.5-4;3-10;8-40;30-100;80-300;200-600;500-1500;1000-4500
上、下膜室允许压差 MPa	0.4
材质	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1 ；卡套式接头R1/4〃

注：1.滚动膜片材质分EPDM和FKM两种，EPDM适用于水，蒸汽及气体。FKM适用于油、水、蒸气及气体。
2.介质液体>140℃、气体>80℃时阀倒装。

性能指标

控制精度	±3%
允许泄漏量（在规定试验条件下）1/h	硬密封	4×10-4×阀额定容量
	软密封	DN20～50	DN65～125	DN150～200
		10气泡/min	20气泡/min	40气泡/min

允许压差

公称通径 mm		20	25	32	40	50	65	80	100	125	150	200
最大允许压差	PN16	1.6							1.5		1.2	1.0
	PN40	2.0
最小允许压差		0.08									1.0

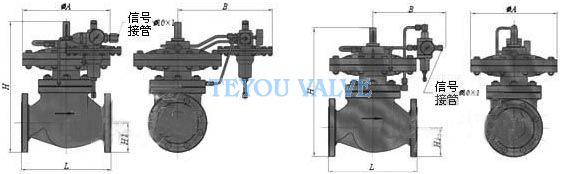

外形尺寸 mm

公称通径		L	H1	H	B	A
25	PN16	184	57	240	150	180
	PN40	197	57
	PN64	210	67
40	PN16	222	72	280	180	230
	PN40	235	72
	PN64	251	82
50	PN16	254	80	330	180	240
	PN40	267	80
	PN64	286	88
65	PN16	276	90	400	210	290
	PN40	292	90
	PN64	311	100
80	PN16	298	97	440	210	290
	PN40	317	97
	PN64	337	105
100	PN16	352	105	500	210	290
	PN40	368	107
	PN64	394	125
150	PN16	451	140	560	250	390
	PN40	473	150
	PN64	508	170
200	PN16	600	167	640	250	390
