电动单夹式刀形闸阀

产品详情

电动单夹式刀形闸阀

产品说明

产品型号：PZ973H
产品口径：DN50-600
产品压力：0.6-1.6Mpa
产品材质：碳钢、铸钢、不锈钢

电动单夹式刀形闸阀详细介绍

电动单夹式刀形闸阀造型新颖、结构简单、体积小、重量轻、流动阻力小、闸阀密封性能好，它依靠一个橡胶的回弹力、钢板支援力，缓闭密封，所以减少了闸阀在密封的平面摩擦，显著提高了密封的使用寿命，加之更换密封简便，本阀可采用手轮、齿轮、电动、手动等各种传动装置，为用户提高显著的经济和社会效益。广泛应用于污水、煤炭、泥浆等领域。

主要性能规范
Chief Proprty And Specifieation

公称压力（MPa） Normal Pressure	0.6、1.0、1.6 (150LB)
壳体试验（MPa） Shell Test	0.9、1.5、2.4
密封试验（MPa） Seal Teat	0.66、1.1、1.8
工作温度 Working Temperation	≤100℃
使用介质 Applicable Medium	纸浆、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion

主要零部件材质
Material Of Main Part

体、盖 Body、Bonnet	不锈钢、碳钢、灰铸铁S.S、C.S、C.I
闸板 Disc	碳钢、不锈钢C.S、S.S
阀杆 Stem	不锈钢S.S
密封面 Sealing	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alioy

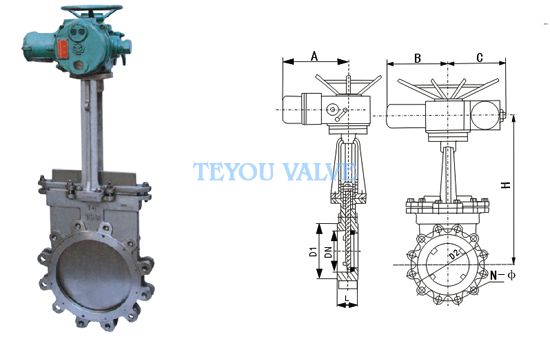

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

DN		L	D	D1	D2	n-d	H	L1	L2	电机功率
mm	in	L	D	D1	D2	n-d	H	L1	L2	电机功率
50	2	48	165	120.5	470	4-19	514.5	318	197	0.25
65	21/2	48	180	139.5			557.5
80	3	50	195	152.5			544
100	4	50	218	190.5		8-19	609.5	363	197	0.37
125	5	57	255	216		8-22	667.5
150	6	57	280	241.5			716.5
200	8	70	342	298.5			877			0.55
250	10	70	402	362		12-25	950
300	12	76	480	432		12-25	1075
350	14	76	530	476		12-29	1182.5
400	16	89	594	539.5	470	16-29	1450.5	437	197	1.1
450	18	89	635	578		16-32	1588.5			1.1
500	20	114	680	635		20-32	1744			1.5
600	24	114	805	749.5		20-35	1987.5			2.2

本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
