手动单夹式刀形闸阀
产品型号：PZ73H
产品口径：DN50-600
产品压力：0.6-1.6Mpa
产品材质：碳钢、铸钢、不锈钢
手动单夹式刀形闸阀详细介绍
主要性能规范
Chief Proprty And Specifieation
| 公称压力（MPa） Normal Pressure |
0.6、1.0、1.6(150LB) |
| 壳体试验（MPa ） Shell Test |
0.9、1.5、2.4 |
| 密封试验（MPa） Seal Teat |
0.66、1.1、1.8 |
| 工作温度 Working Temperation |
≤100℃ |
| 使用介质 Applicable Medium |
纸浆、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion |
主要零部件材质
Material Of Main Part
| 体、盖 | 不锈钢、碳钢、灰铸铁 S.S、C.S、C.I |
| 闸板 | 碳钢、不锈钢 C.S、S.S |
| 阀杆 | 不锈钢 S.S |
| 密封面 | 橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alioy |

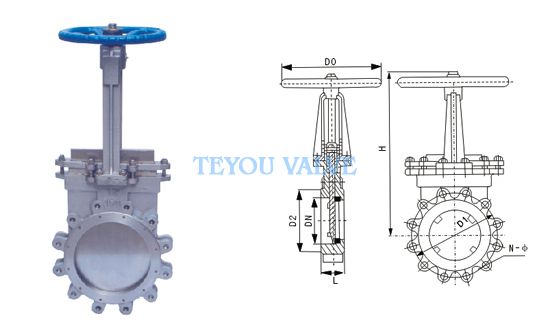

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)
| DN | L | D | D1 | D2 | n-d | H | |
| mm | in | ||||||
| 50 | 2 | 48 | 165 | 120.5 | 200 | 4-19 | 309 |
| 65 |
21/2 | 48 | 180 | 139.5 | 347 | ||
| 80 | 3 | 50 | 195 | 152.5 | 368.5 | ||
| 100 | 4 | 50 | 218 | 190.5 | 240 | 8-19 | 413 |
| 125 | 5 | 57 | 255 | 216 | 475 | ||
| 150 | 6 | 57 | 280 | 241.5 | 280 | 8-22 | 529 |
| 200 | 8 | 70 | 342 | 298.5 | 320 | 694.5 | |
| 250 | 10 | 70 | 402 | 362 | 12-25 | 753 | |
| 300 | 12 | 76 | 480 | 432 | 400 | 885 | |
| 350 | 14 | 76 | 530 | 476 | 450 | 12-29 | 1000.5 |
| 400 | 16 | 89 | 594 | 539.5 | 16-29 | 1088.5 | |
| 450 |
18 | 89 | 635 | 578 | 500 | 16-32 | 1261 |
| 500 | 20 | 114 | 680 | 635 | 530 | 20-32 | 1710 |
| 600 |
24 | 114 | 805 | 749.5 | 600 | 20-35 | 2010 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
