电液动对夹式刀形闸阀

产品详情

电液动对夹式刀形闸阀

电液动对夹式刀形闸阀

产品说明

产品型号：PZ773H/F/X/Y-150LB
产品口径：DN50-900
产品压力：0.6-1.6Mpa
产品材质：碳钢、铸钢、不锈钢

电液动对夹式刀形闸阀详细介绍

主要性能规范
Chief Proprty And Specifieation

公称压力（MPa） Normal Pressure	0.6、1.0、1.6 (150LB)
壳体试验（MPa） Shell Test	0.9、1.5、2.4
密封试验（MPa） Seal Teat	0.66、1.1、1.8
工作温度 Working Temperation	≤100℃
使用介质 Applicable Medium	纸浆、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion

主要零部件材质
Material Of Main Part

体、盖 Body、Bonnet	不锈钢、碳钢、灰铸铁S.S、C.S、C.I
闸板 Disc	碳钢、不锈钢C.S、S.S
阀杆 Stem	不锈钢S.S
密封面 Sealing	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alioy

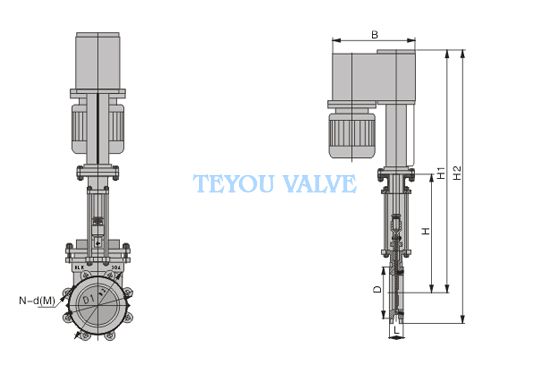

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

Mpa	DN	L	D	D2	法兰连接尺寸			H	H1	H2	B	液动装置
Mpa	DN	L	D	D2	D1	n-d	M	H	H1	H2	B	推力×行程/推速
1.0	50	48	100	165	125	4-18	16	269	654	718	320	200×50/60
	65	48	120	175	145	4-18	16	299	699	768	320	450×65/60
	80	50	134	195	160	4-18	16	335	750	824	320	450×80/60
	100	50	160	218	180	8-18	16	395	830	931	320	750×110/60
	125	57	182	255	210	8-18	16	455	955	1075	360	1000×125/70
	150	57	210	285	240	8-18	16	496	1021	1152	360	1500×150/70
	200	70	268	342	295	8-23	20	612	1253	1413	430	2000×200/60
	250	70	320	403	350	12-23	20	720	1402	1597	430	2500×250/60
	300	76	380	480	400	12-23	20	850	1636	1870	430	3000×300/60
	350	76	420	530	460	16-23	20	952	1788	2048	430	4000×350/60
	400	89	480	594	515	16-25	22	1058	1975	2268	430	5000×400/40
	450	89	535	635	565	20-25	22	1175	2142	2456	430	5000×450/40
	500	114	575	680	620	20-25	22	1274	2290	2627	430	6000×500/40
	600	114	685	805	725	20-30	27	1483	2692	3090	530	7500×600/35
	700	130	800	895	840	24-30	27	1668	2957	3405	530	7500×700/35
	800	130	905	1010	950	24-34	30	1853	3242	3747	530	10000×800/35
	900	140	1005	1110	1050	28-34	30	2053	3542	4097	530	10000×900/35
