气动对夹式刀形闸阀

产品详情

气动对夹式刀形闸阀

气动对夹式刀形闸阀

产品说明

产品型号:PZ43/F/X/Y-0.6/1.0/1.6
产品口径:DN50-400
产品压力:1.6-10.0MPa
产品材质:碳钢、铸钢、不锈钢

气动对夹式刀形闸阀详细介绍


主要性能规范
Chief Proprty And Specifieation

公称压力(MPa)
Normal Pressure



0.6、1.0、1.6 (150LB)
壳体试验(MPa)
Shell Test
0.9、1.5、2.4
密封试验(MPa)
Seal Teat
0.66、1.1、1.8
工作温度
Working Temperation
≤100℃
使用介质
Applicable Medium
纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion

主要零部件材质
Material Of Main Part

体、盖Body、Bonnet 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
闸板Disc 碳钢、不锈钢
C.S、S.S
阀杆Stem 不锈钢
S.S
密封面Sealing 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy

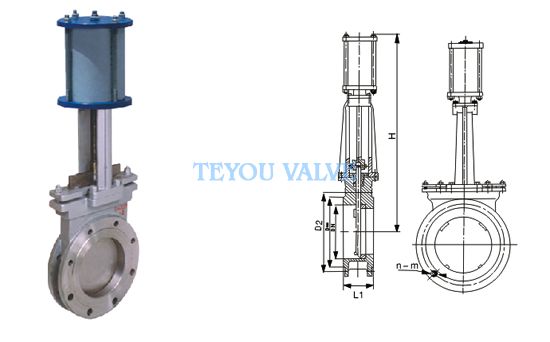

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

DN L D D1 n-d H □a×a
50 48 165 125 4-18 547 80×80
65 48 180 145 607
80 50 195 160 632 100×100
100 50 218 180 8-18 742 115×115
125 57 255 210 820 145×145
150 57 280 240 900
200 70 342 295 8-23 1130

220×220
250 70 402 350 12-23 1252
300 76 480 400 1480 270×270
350 76 530 460 16-23 1643
400 89 594 515 16-25 1776
450 89 635 565 20-25 1970
500 114 680 620 2157 340×340
600 114 805 725 20-30 2476

本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
